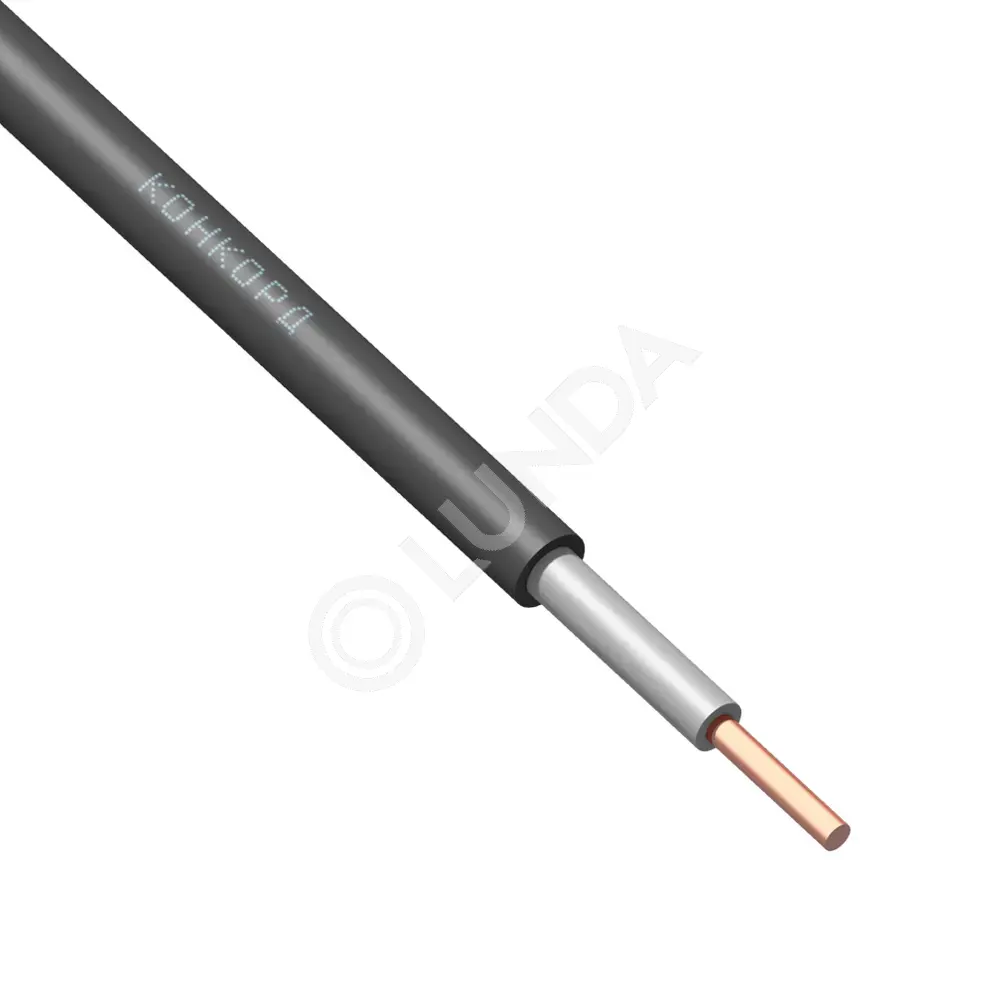

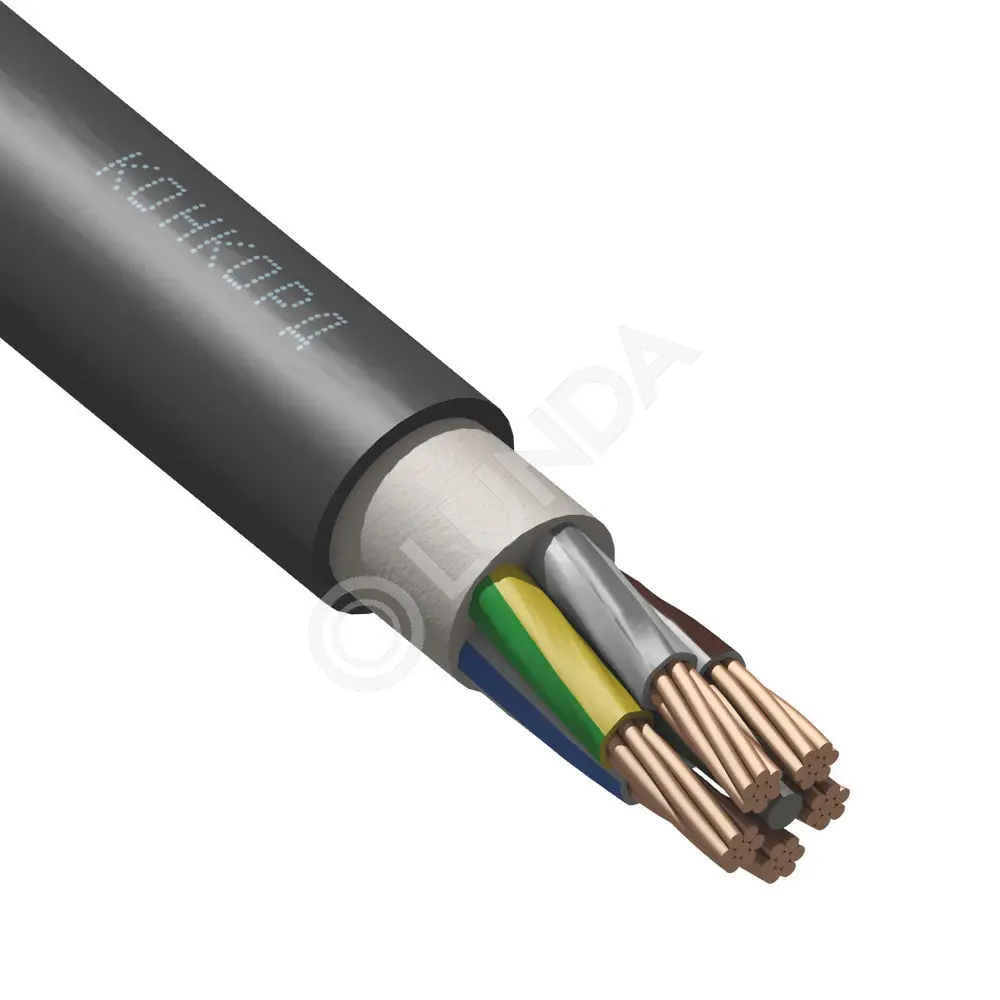

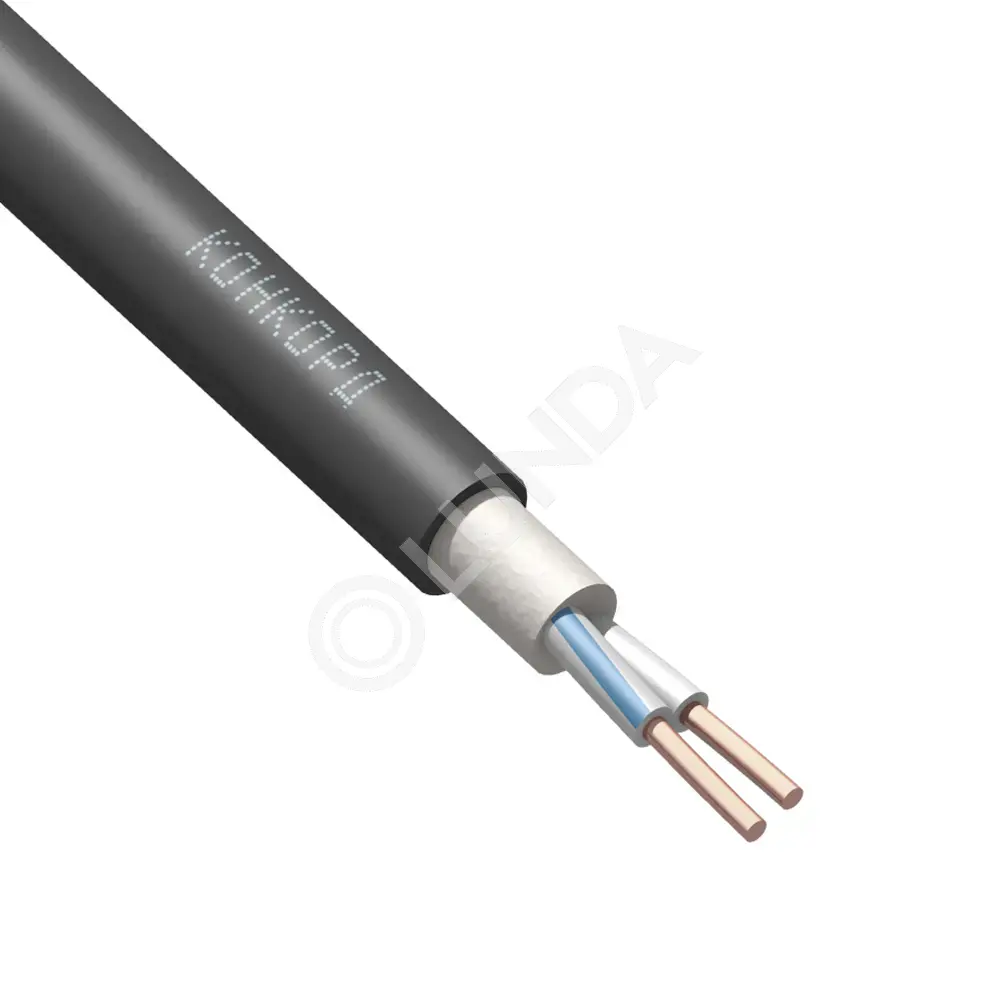

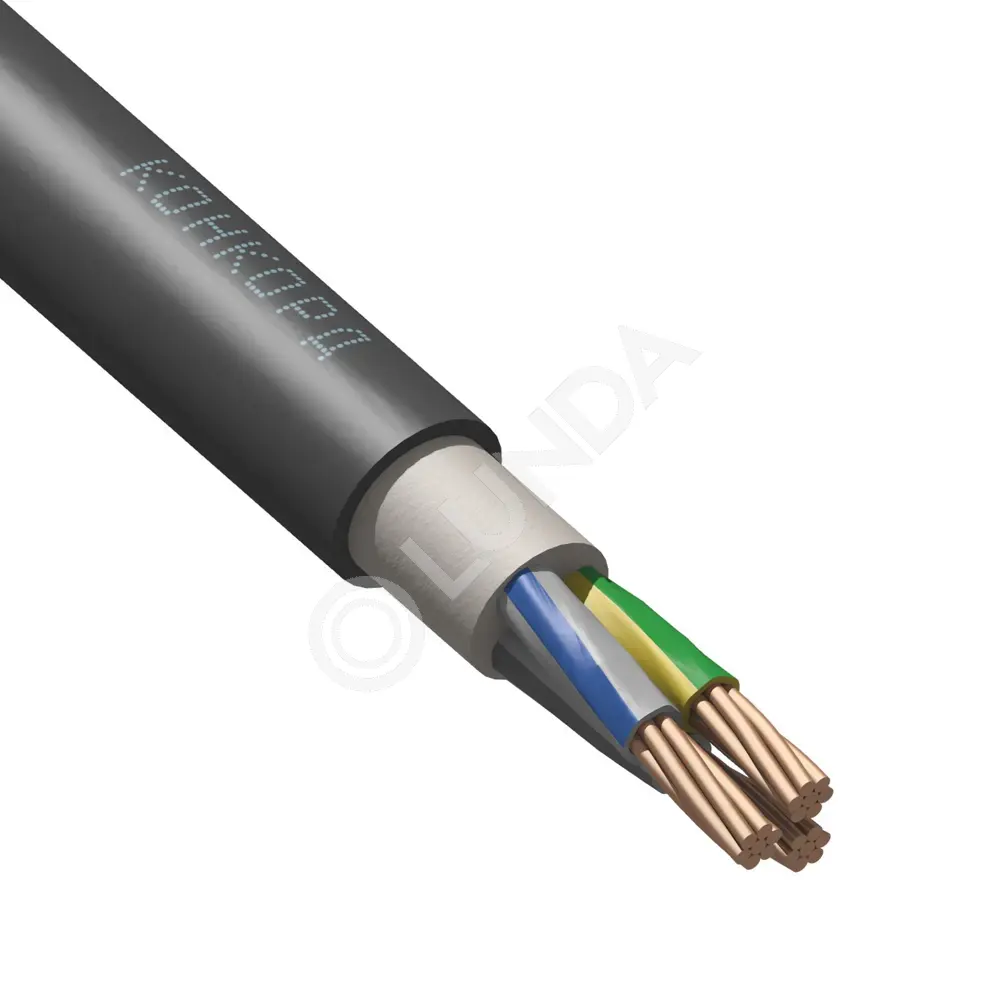

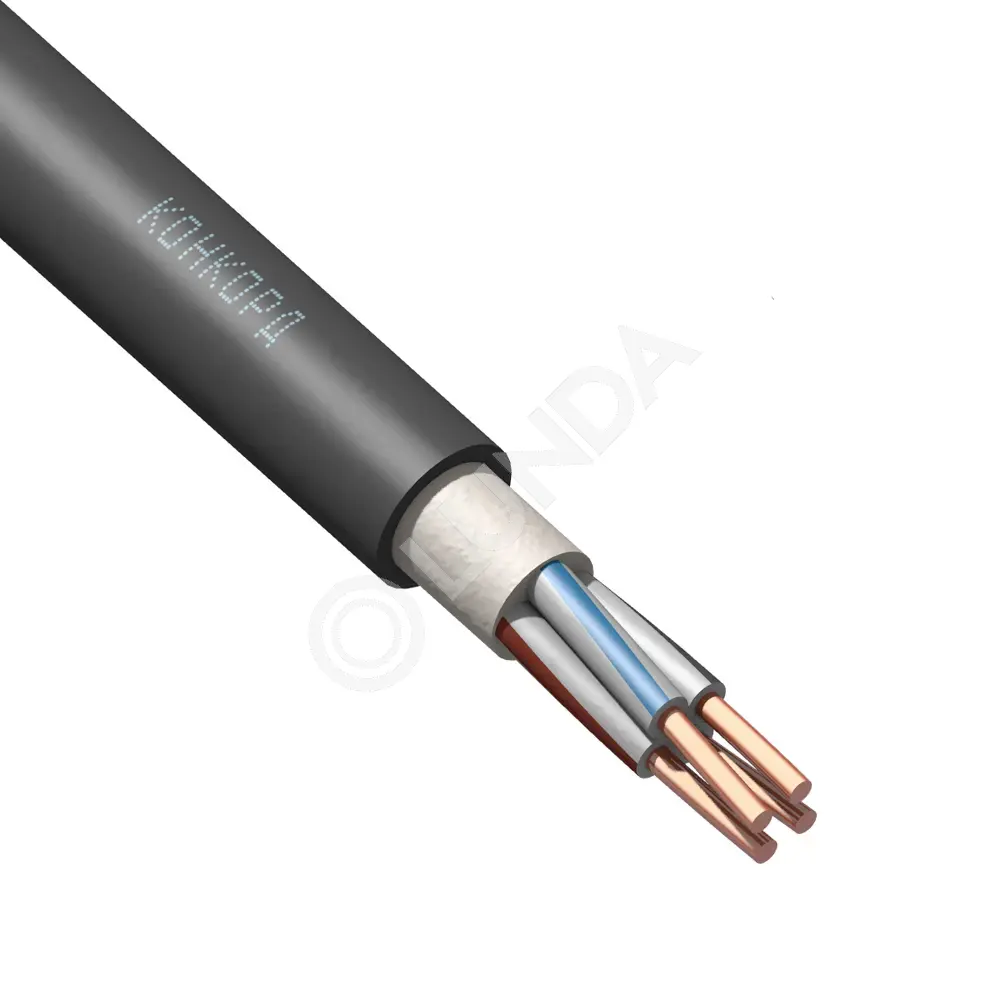

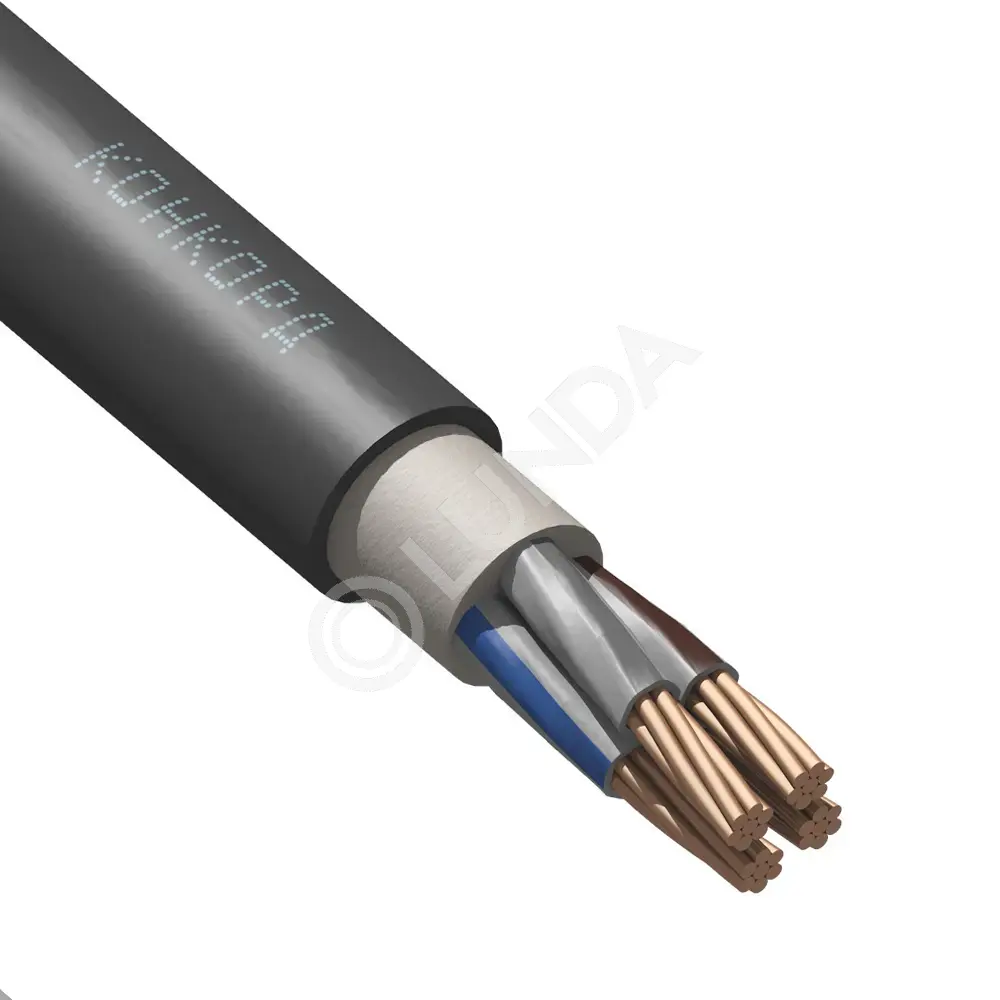

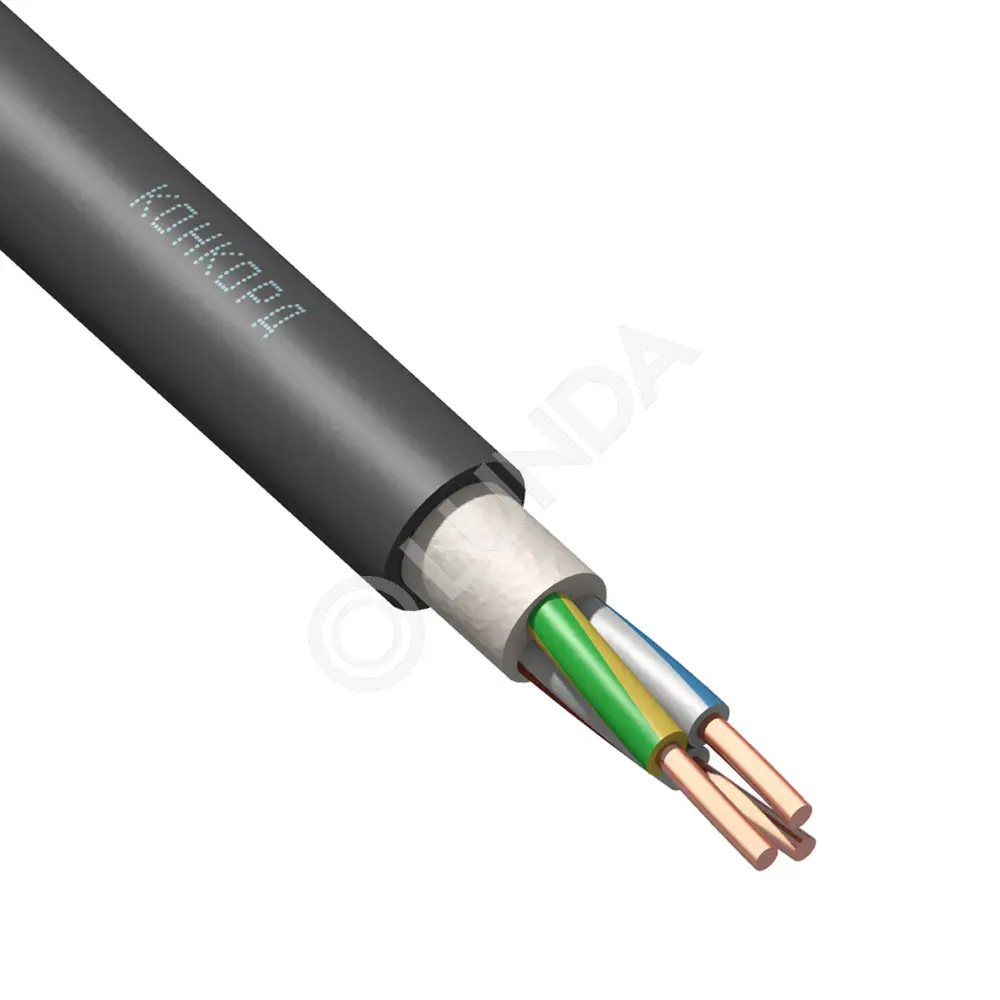

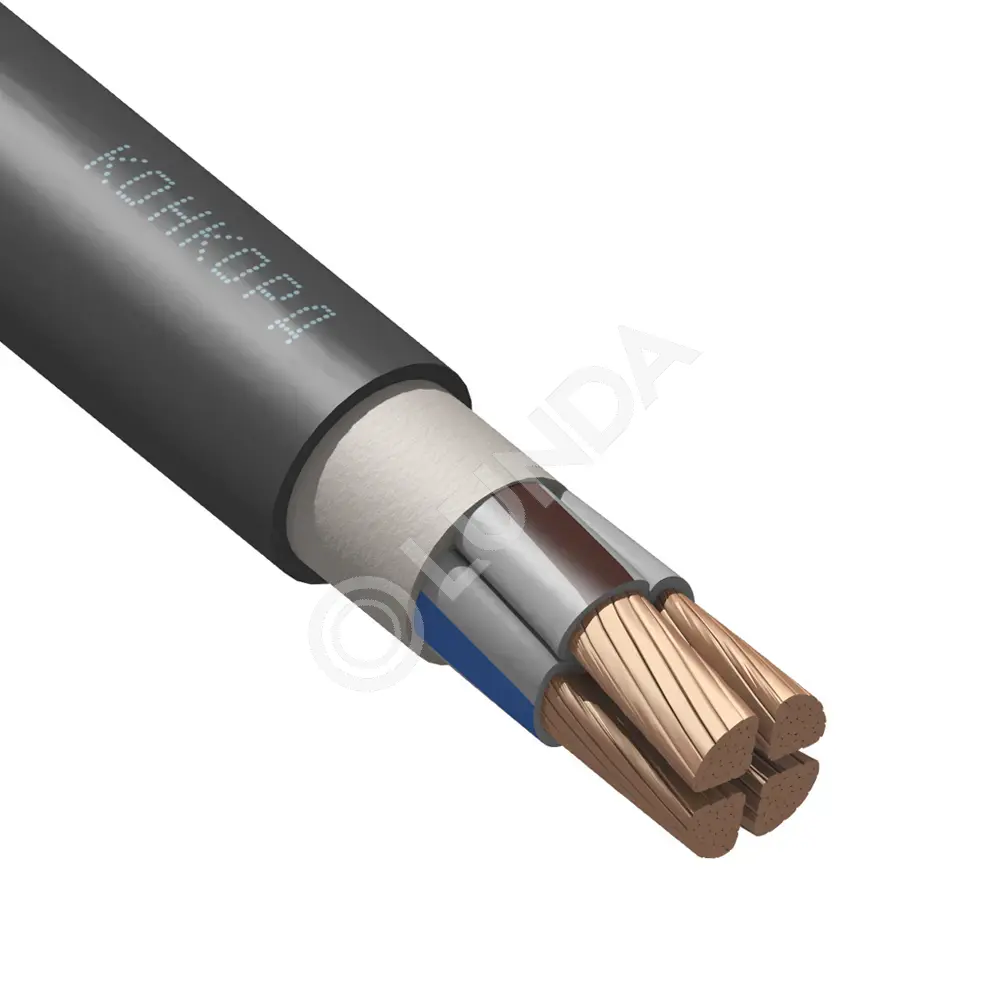

Кабель силовой ВВГнг(А)-LS LTx, Конкорд

Кабели силовые, не распространяющие горение с пониженным дымо- и газовыделением, с изоляцией и оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности и с низкой токсичностью продуктов горения.

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50 Гц.
Область применения: кабель предназначен для прокладки, с учетом объема горючей нагрузки, в зданиях детских дошкольных и образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, в спальных корпусах образовательных учреждений интернатного типа и детских учреждений, а также для групповой прокладки кабельных линий в кабельных сооружениях и помещениях внутренних электроустановок.

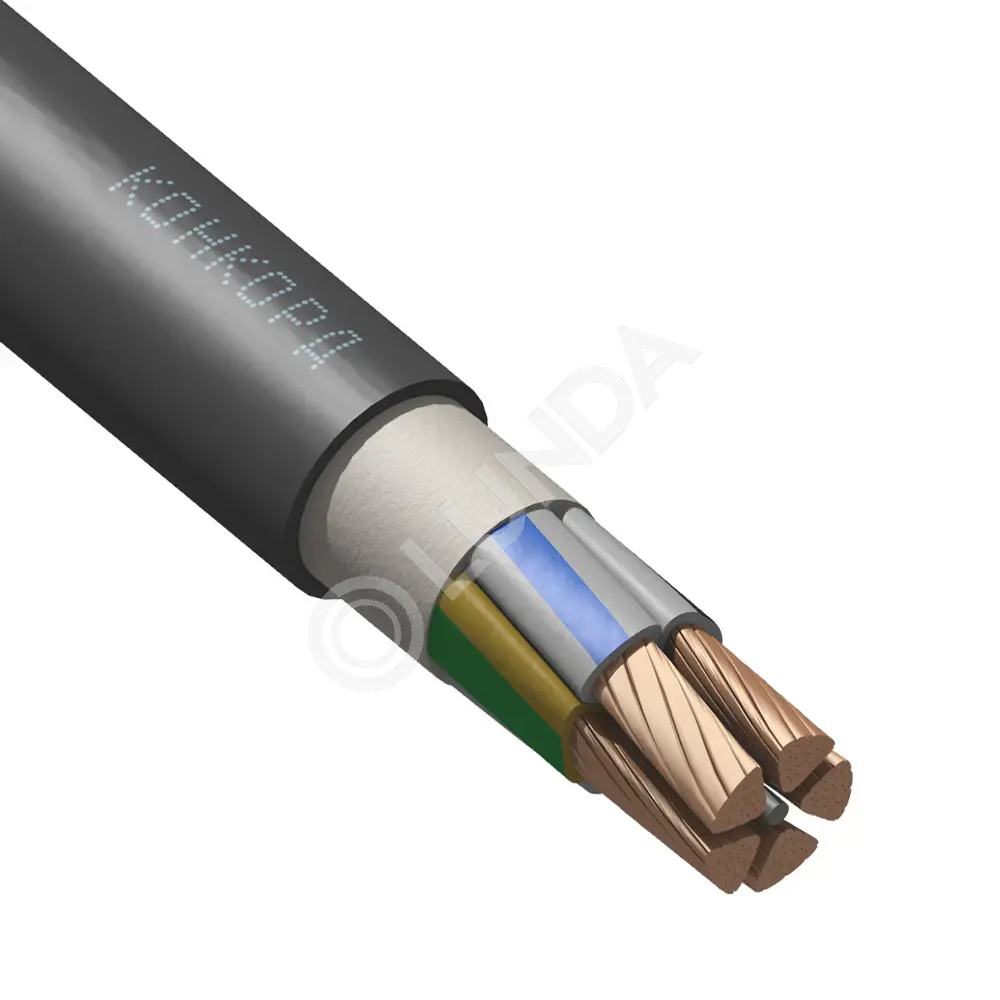

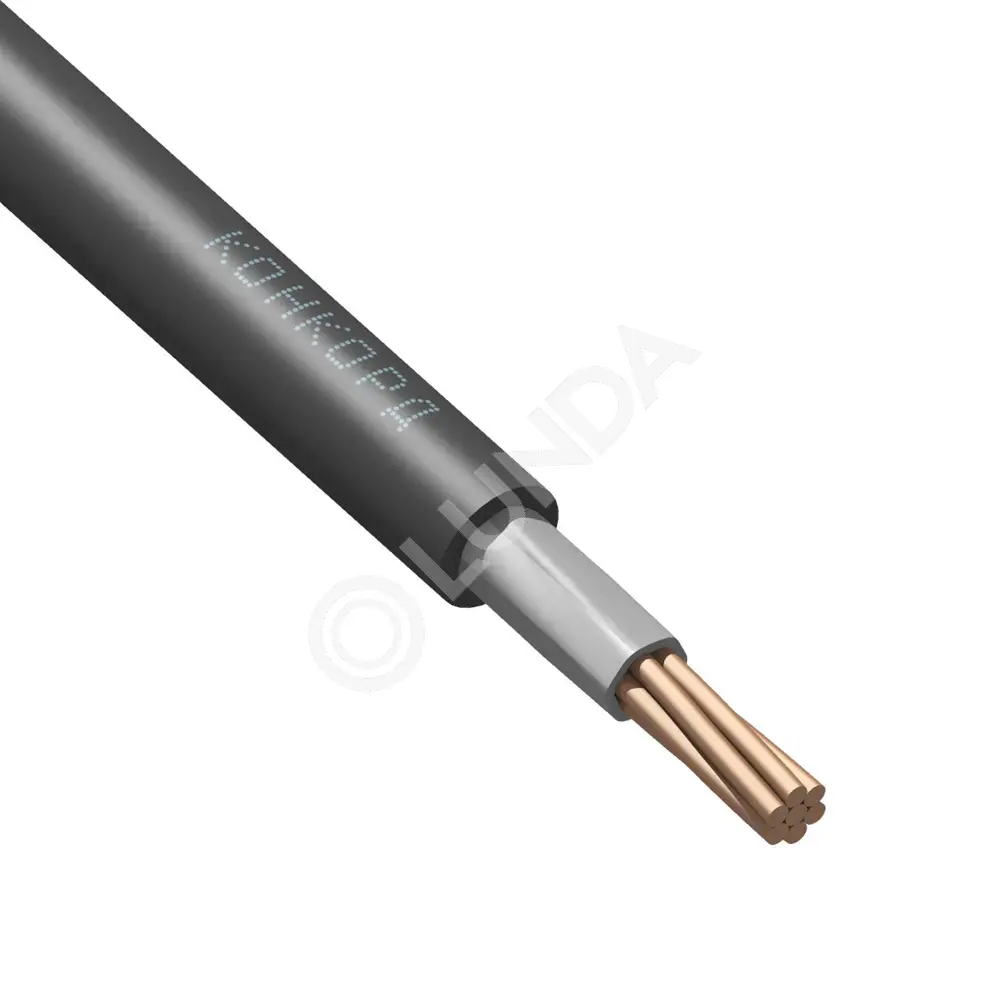

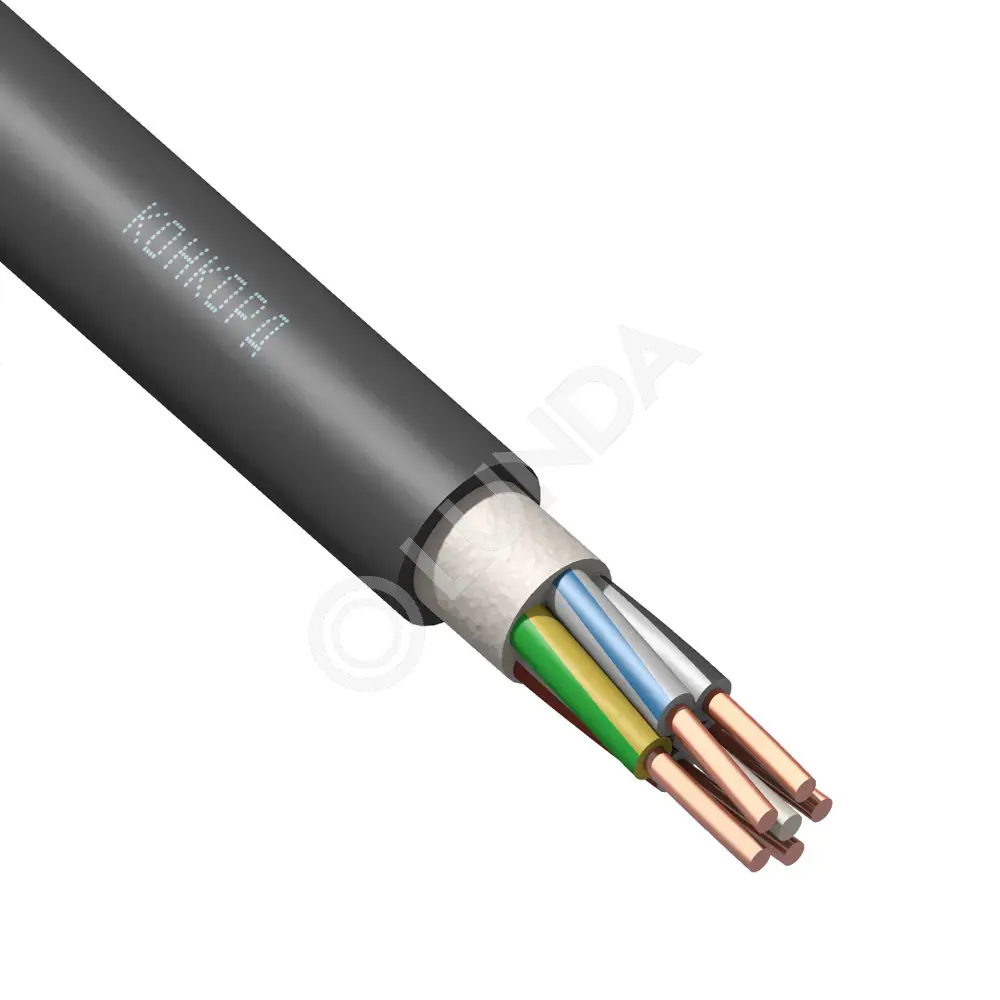

Описание: сердечник кабеля представляет собой скрученные токопроводящие жилы, изоляция которых выполнена из поливинилхлоридного пластиката пониженной пожарной опасности и с низкой токсичностью продуктов горения. Поверх, скрученных изолированных токопроводящих жил, наложен заполнитель междужильного пространства, выполненный из ПВХ-композиции пониженной пожарной опасности и с низкой токсичностью продуктов горения, придающий кабелю в сечении круглую форму. Оболочка кабеля выполнена из поливинилхлоридной композиции пониженной пожарной опасности и с низкой токсичностью продуктов горения, черного цвета. Оболочка наложена поверх заполнения и плотно прилегает к нему.

Токопроводящая жила — медная, круглой формы, соответствует классам 1 или 2 по ГОСТ 22483. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные, сечением свыше 16 мм2 — многопроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ31996. Четырехжильные кабели комплектуются желто-зеленой жилой заземления только по специальному заказу, по согласованию с потребителем.

Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и снаружи кирпичных или бетонных стен, за исключением прямой заделки в сырой бетон.

Температура эксплуатации: от минус 50°С до плюс 50°С
Температура прокладки и/или перемотки: не ниже минус 15°С
Допустимый радиус изгиба многожильных кабелей при прокладке должен быть не менее 7,5Dн, одножильных -10Dн, где Dн — наружный диаметр кабеля
Вид климатического исполнения: УХЛ
Категория размещения: 1- 5 по ГОСТ 15150
Класс пожарной опасности: П1б.8.2.1.2 по ГОСТ 31565.
