Кабель силовой с пониженным дымовыделением ВВГнг(A)-LS (круглая жила), Конкорд

Кабели силовые, не распространяющие горение, с пониженным дымо- и газовыделением, с изоляцией и оболочкой из поливинилхлоридных пластикатов пониженной пожарной опасности.

Кабели предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 или 1 кВ частотой 50 Гц.
Область применения: кабель предназначен для прокладки, с учетом объема горючей нагрузки, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях, для электропроводок в жилых и в общественных зданиях.

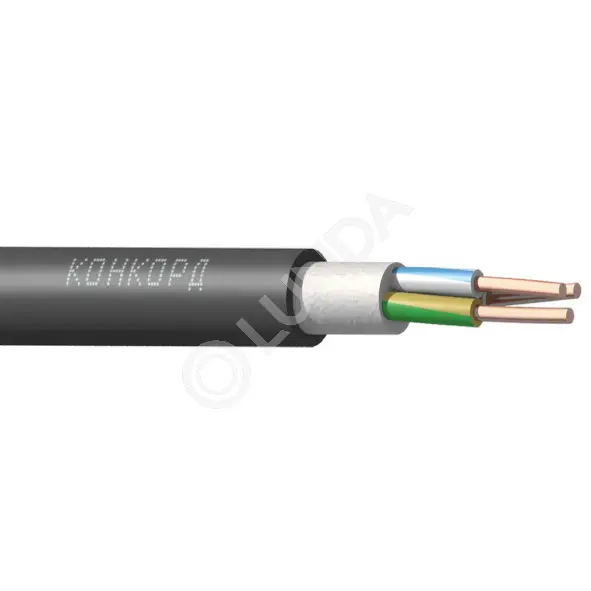

Описание: сердечник кабеля представляет собой скрученные токопроводящие жилы, изоляция которых выполнена из поливинилхлоридного пластиката пониженной пожарной опасности. Поверх, скрученных изолированных токопроводящих жил, наложен заполнитель междужильного пространства, придающий кабелю в сечении круглую форму. Заполнитель выполнен из полимерной композиции на полиолефиновой основе и не содержит галогенов, с улучшенными свойствами по пожаробезопасности. Оболочка кабеля выполнена из поливинилхлоридного пластиката пониженной пожарной опасности черного цвета. Оболочка наложена поверх заполнения и плотно прилегает к нему, при этом обеспечивается свободное отделение друг от друга любых смежных элементов кабельного изделия без их повреждения. В одножильных кабелях оболочка накладывается непосредственно поверх изоляции. Заполнение в одножильных кабелях не применяется.

Токопроводящая жила — медная, круглой формы, соответствует классам 1 или 2 по ГОСТ 22483. Токопроводящие жилы сечением до 16 мм2 включительно — однопроволочные, сечением свыше 16 мм2 — многопроволочные. Расцветка изоляции токопроводящих жил — согласно п.5.2.1.10 ГОСТ 31996. Четырехжильные кабели комплектуются желто-зеленой жилой заземления только по специальному заказу, по согласованию с потребителем.
Кабели могут быть проложены в строительных конструкциях зданий и сооружений, в сухих, влажных и сырых помещениях, внутри и снаружи кирпичных или бетонных стен, за исключением прямой заделки в сырой бетон.

Температура эксплуатации: от минус 50°С до плюс 50°С
Температура прокладки и/или перемотки: не ниже минус 15°С
Допустимый радиус изгиба многожильных кабелей при прокладке должен быть не менее 7,5Dн, одножильных -10Dн, где Dн — наружный диаметр кабеля
Вид климатического исполнения: УХЛ
Категория размещения: 1- 5 по ГОСТ 15150
Класс пожарной опасности: П1б.8.2.2.2 по ГОСТ 31565.
Длительно допустимая температура нагрева жил кабелей, допустимый нагрев жил в аварийном режиме, допустимые токи короткого замыкания, соответствуют требованиям ГОСТ 31996.

Основная тара для изделий номиналом от 2х1,5 до 5х6 – бухта, для прочих – деревянный барабан. Маркировка производится по всей длине изделия каплеструйным методом.
