РИДАН: коттеджная автоматика, коллекторные группы, термостаты и российское производство

На рынке коттеджной автоматики сложилась парадоксальная ситуация: компоненты для систем отопления производят сотни компаний, но лишь единицы предлагают полную экосистему - от термоголовки до зональной автоматики с Wi-Fi-управлением. При этом монтажники вынуждены собирать систему из продуктов разных брендов, принимая на себя риски несовместимости и отсутствия единой гарантии. Сегодня разбираемся, как компания с 30-летней историей, двумя заводами в России и собственным конструкторским отделом закрывает эту задачу - и почему коллекторы РИДАН из нержавеющей стали не магнитятся.

Мы продолжаем серию публикаций по мотивам выпусков «Вечерней теплопередачи» - сегодня говорим с руководителем направления коттеджной автоматики компании РИДАН Всеволодом Горковцовым. В фокусе: две производственные площадки, коллекторные группы из латуни и нержавейки, термостаты RSmart с Wi-Fi и электронная термоголовка, которая работает с Алисой.

От Danfoss к РИДАН

Компания РИДАН изначально занималась производством разборных пластинчатых теплообменников - этому направлению уже более 30 лет. В 2007 году РИДАН вошёл в состав международного концерна Danfoss и в течение многих лет разрабатывал продукты для российского рынка, включая радиаторные и балансировочные клапаны, запорно-регулирующую арматуру, блочные тепловые пункты и приборы учёта тепла.

После ухода Danfoss из России компания приняла решение сфокусироваться на развитии собственного бренда. Переход потребовал полной перестройки бизнес-процессов, программного обеспечения и логистических цепочек. Сегодня РИДАН - это независимая производственная компания с двумя заводами в России (Московская область и Дзержинск Нижегородской области), собственными испытательными стендами, сертифицированной лабораторией и конструкторским отделом. Общая численность сотрудников превышает тысячу человек, работают представительства в Беларуси и Казахстане.

Производство и степень локализации

Большая часть продукции производится в России. Оставшаяся часть поступает от тщательно отобранных поставщиков, с которыми конструкторский отдел РИДАН дорабатывает продукцию под собственные технические спецификации. Основная цель - максимальная локализация производства на российских мощностях. Сегодня в России производятся шаровые краны, поэтажные распределители тепловой энергии и водоснабжения, многоступенчатые насосы, клапаны VFM, линейка которых была перезапущена в 2022 году. В планах - расширение ассортимента балансировочных клапанов с текущих диаметров 15, 20, 25 мм до 50 мм, а также запуск производства радиаторных клапанов для однотрубных систем.

Радиаторные термостаты РИДАН Ultra

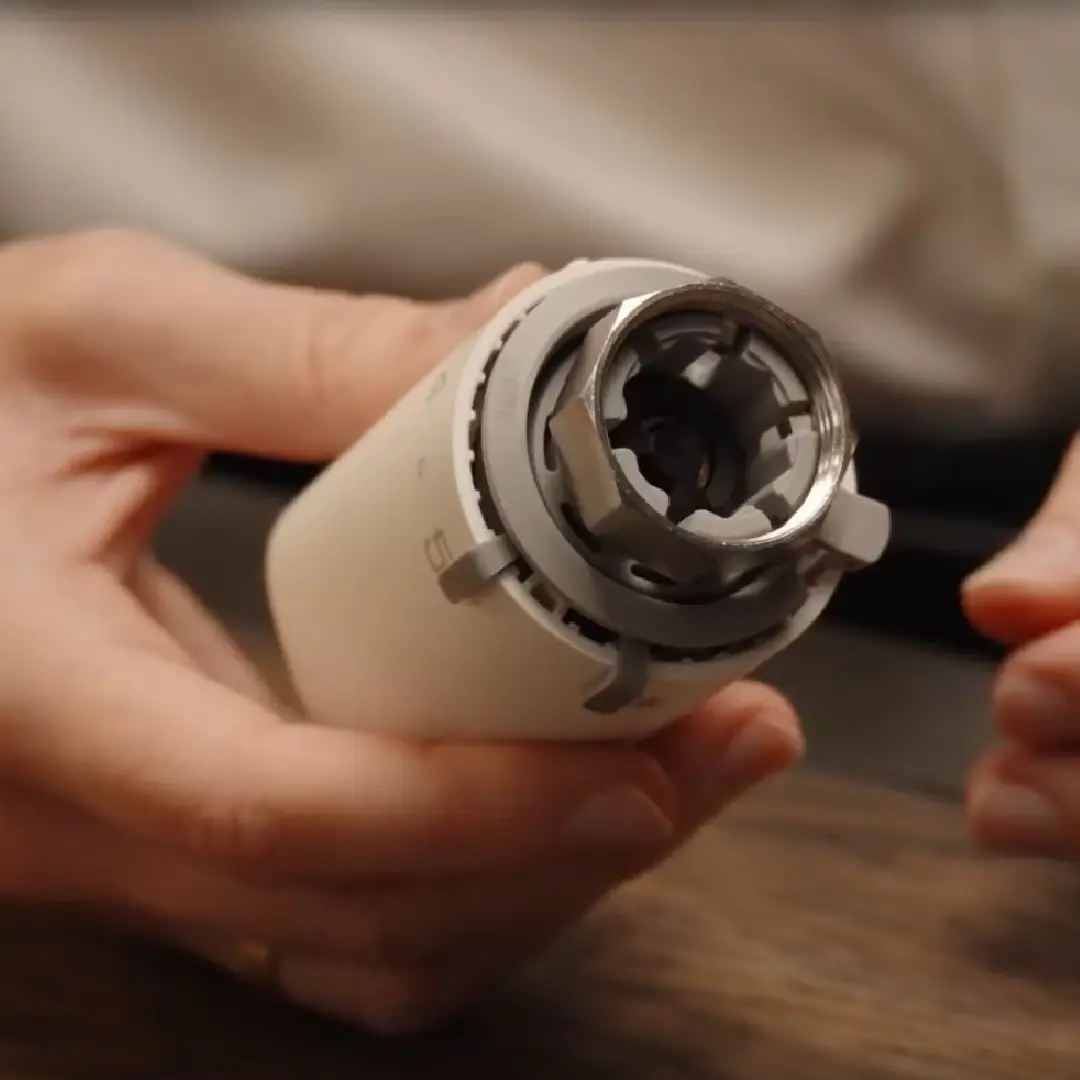

Первая из представленных линеек - термостатический элемент РИДАН Ultra. Это механический жидкостный термостат, полностью разработанный конструкторским отделом РИДАН - от дизайна в скандинавском минималистичном стиле до тактильных свойств пластика. На рынке представлены четыре версии: с гайкой 30×1,5 на стандартную резьбу, с креплением под клапаны Danfoss Click, а также версии с выносным датчиком температуры на импульсной трубке.

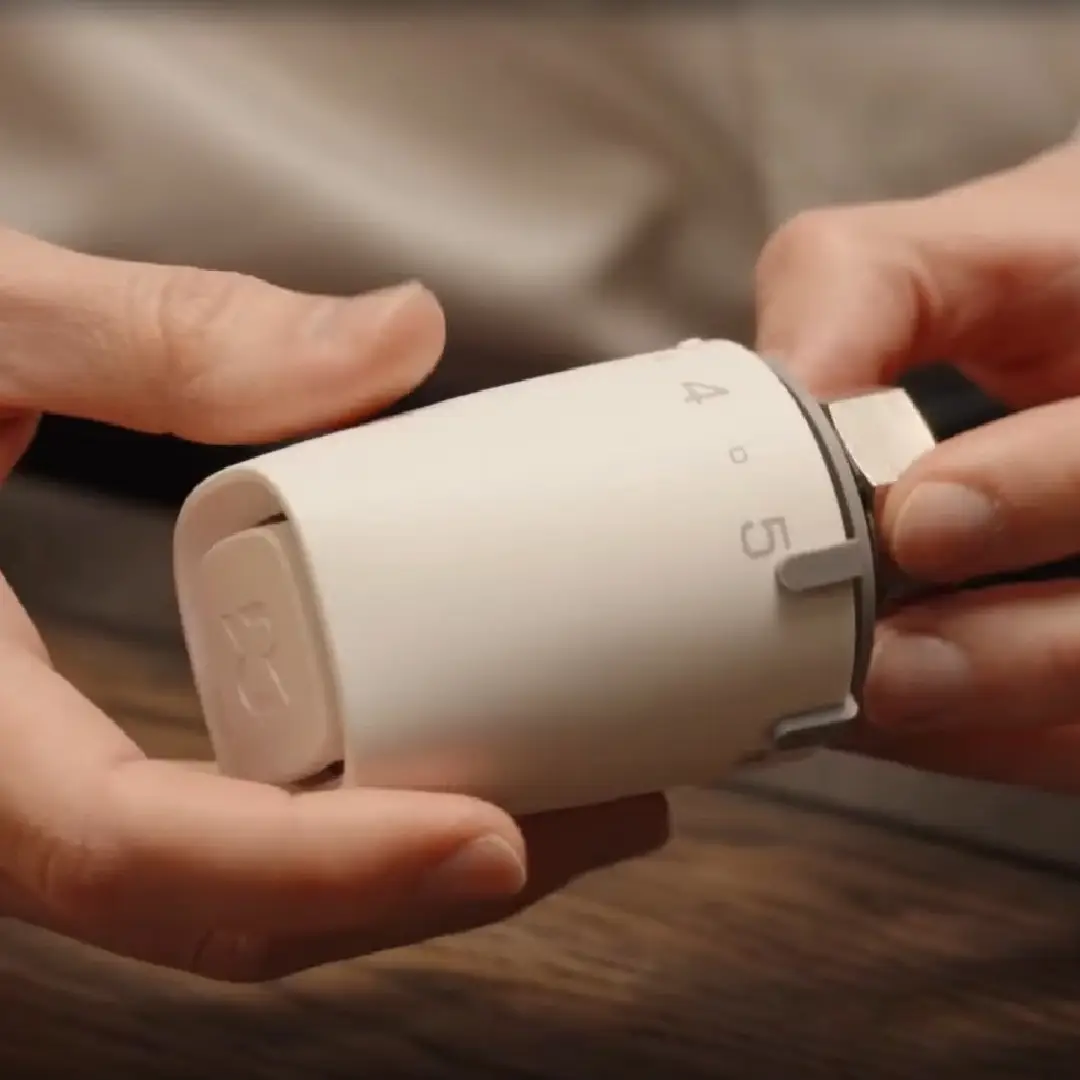

Выносной датчик решает классическую проблему: когда термоголовка стоит за плотной шторой, вокруг неё образуется тепловая подушка, и термостат некорректно считывает температуру в помещении. Внешний датчик выносится за пределы тёплой зоны - логика настройки на самой головке при этом не меняется. Дополнительная конструктивная особенность - штифты-ограничители, позволяющие зафиксировать диапазон настройки температуры и исключить случайное изменение уставки.

Коллекторные группы из латуни и нержавеющей стали

Коллекторные группы РИДАН представлены из разных материалов - латуни и нержавеющей стали. Обе линейки дублируют друг друга по функционалу: есть версии с расходомерами и с запорными вентилями, для радиаторного и напольного отопления. Выбор материала остаётся за монтажником - компания даёт возможность работать с тем, что привычнее.

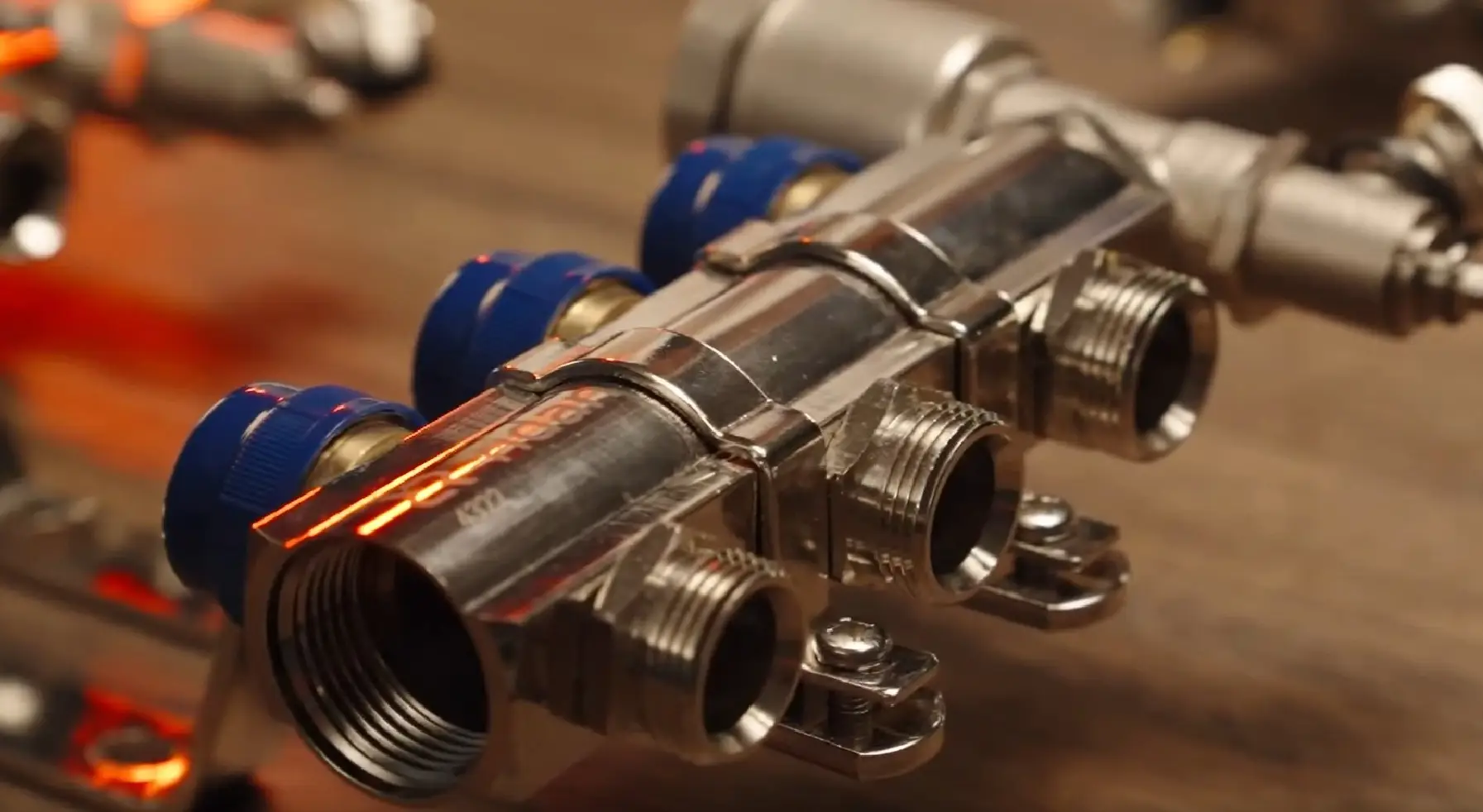

Латунные коллекторы производятся из латуни высшего сорта. Каждая болванка проходит спектральный анализ на отсутствие внутренних включений, пустот и усадочных раковин, которые могут повлиять на долговечность гребёнки. После сборки все изделия проходят 100% проверку на герметичность.

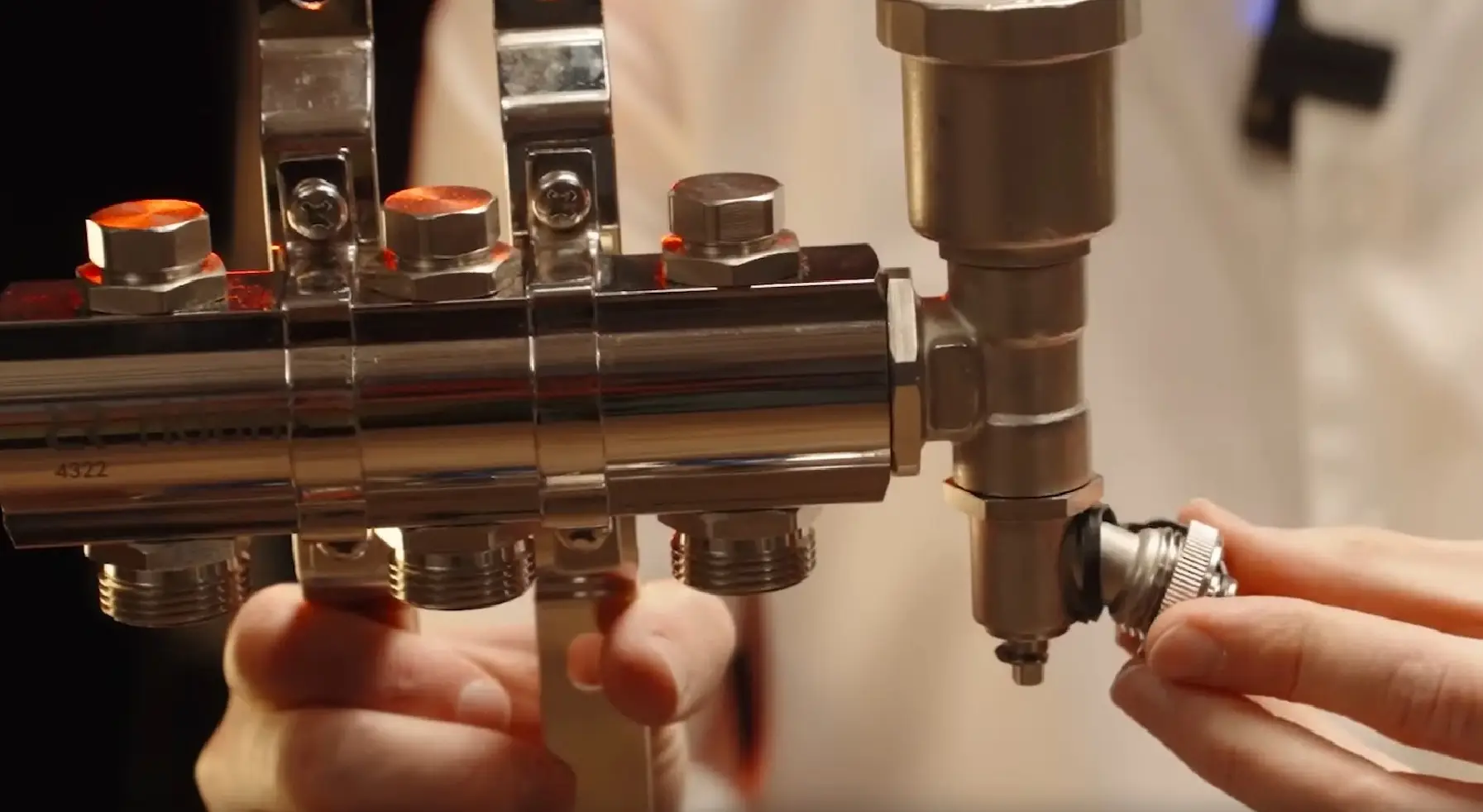

Отличительная особенность латунной линейки - автовоздушники с дренажным клапаном вентильного типа. В отличие от стандартных шаровых кранов, которые часто устанавливают конкуренты, клапан вентильного типа меньше подвержен залипанию и закисанию. Кроме того, он открывается снизу - это критично при монтаже в стеснённых условиях коллекторного шкафа, где доступ к крану у стенки часто заблокирован.

Почему коллекторы Ридан изготовлены штамповочным прессом?

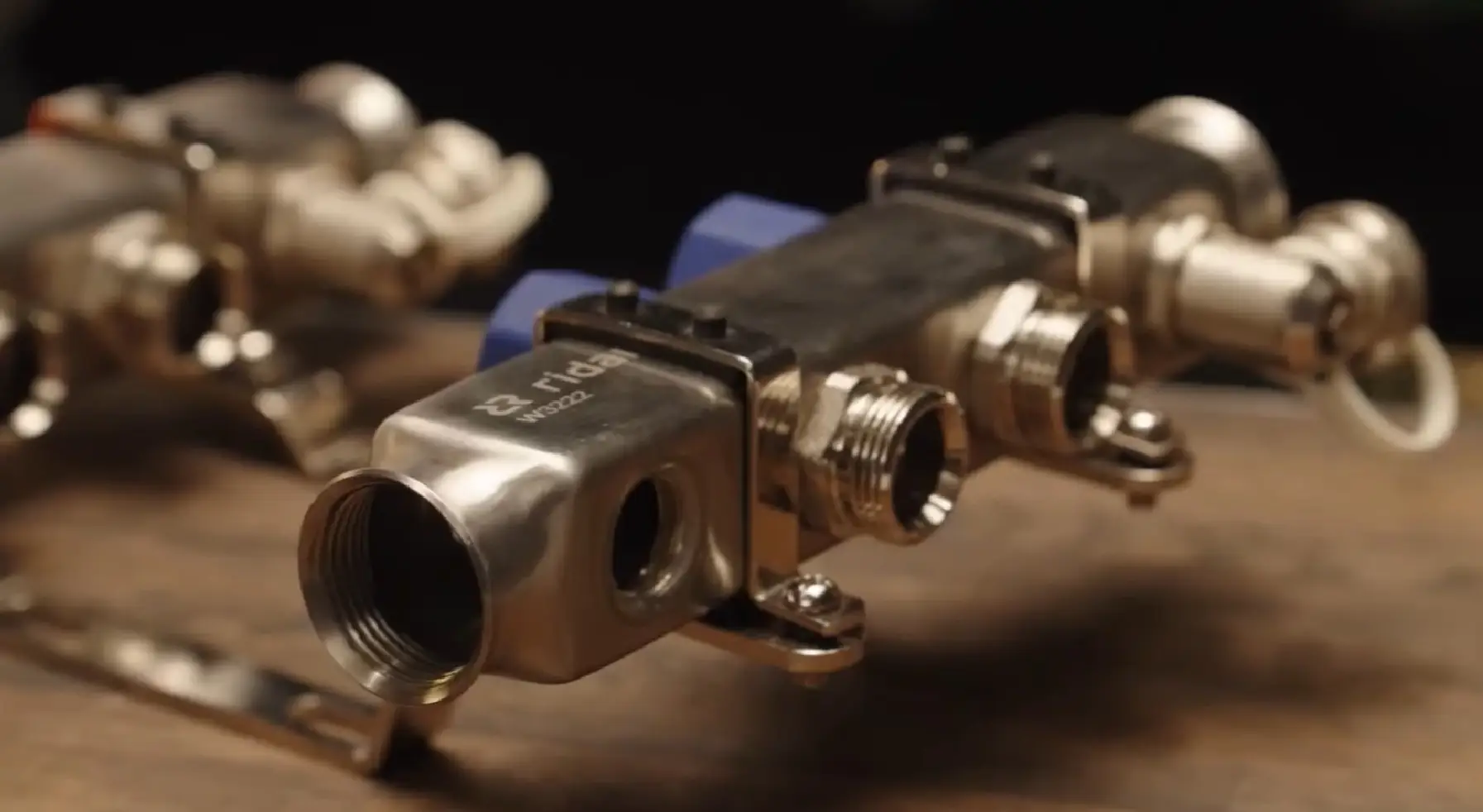

Коллекторы из нержавеющей стали заслуживают отдельного разбора. Существует два метода производства болванки: экструзия (вытягивание) и штамповочный пресс. РИДАН использует метод штамповочного пресса, который обеспечивает максимально равномерную толщину стенки по всей оси гребенки - даже на завальцовке она остаётся такой же, как на теле коллектора.

При экструзионном методе на границе перехода от тела коллектора к завальцовке появляется характерная линия раздела - концентратор напряжений, который может дать трещину. При штамповочном прессе этот переход плавный, без границ раздела. Заготовка прессуется как цельная деталь, без вытягивания.

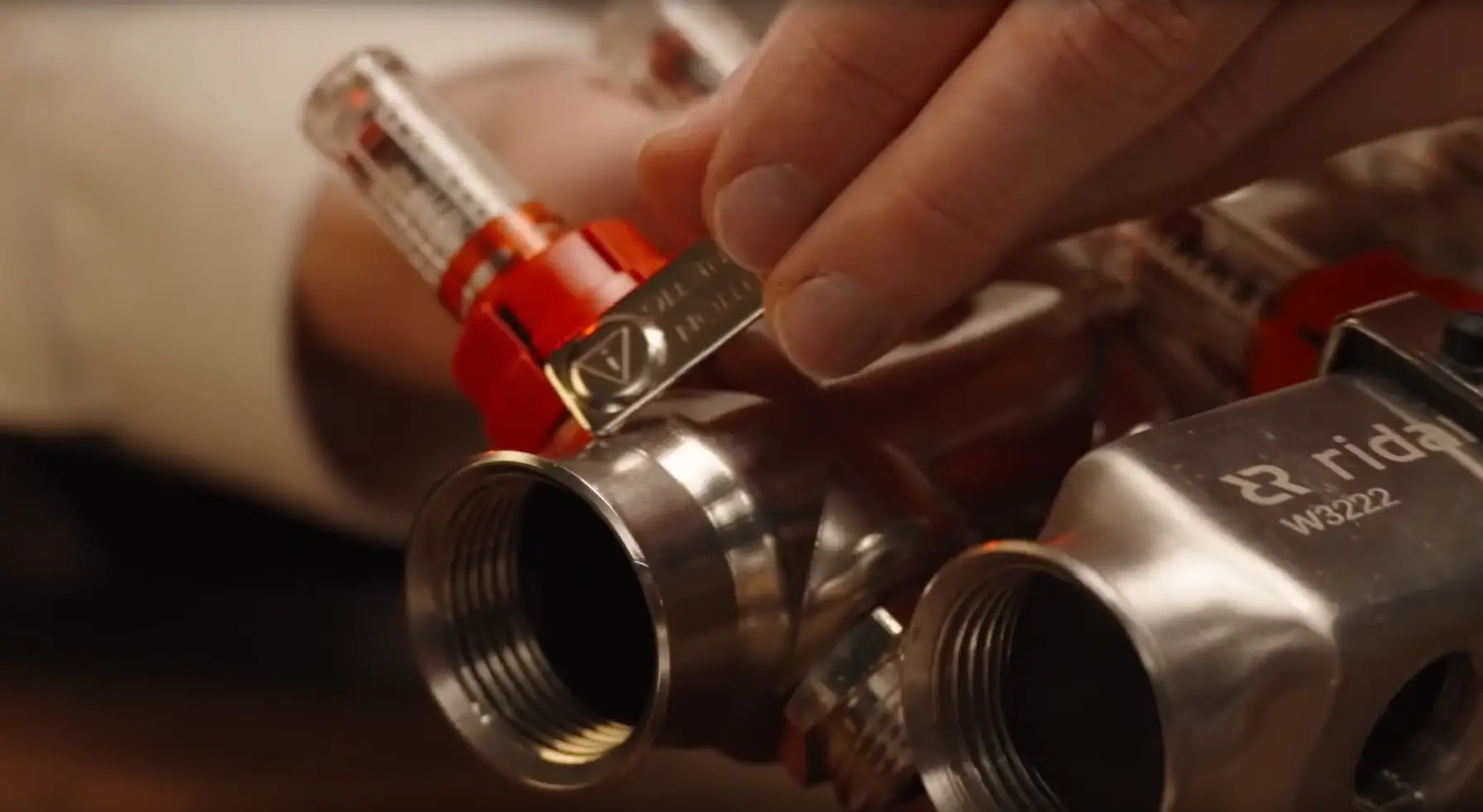

Второй важный момент - постобработка стали. При сварке и формовке сталь нагревается, меняет структуру и частично теряет свои свойства. Косвенный признак такой деградации - появление магнетизма в местах нагрева. Всеволод Горковцов продемонстрировал наглядное сравнение: на коллекторе стороннего производителя магнит притягивается и к сварному шву, и к завальцовке - хотя изначально сталь была немагнитной AISI 304. На коллекторах РИДАН магнит не притягивается нигде - благодаря специальной процедуре постобработки, возвращающей стали её начальные свойства и коррозионную стойкость.

Обслуживаемые расходомеры

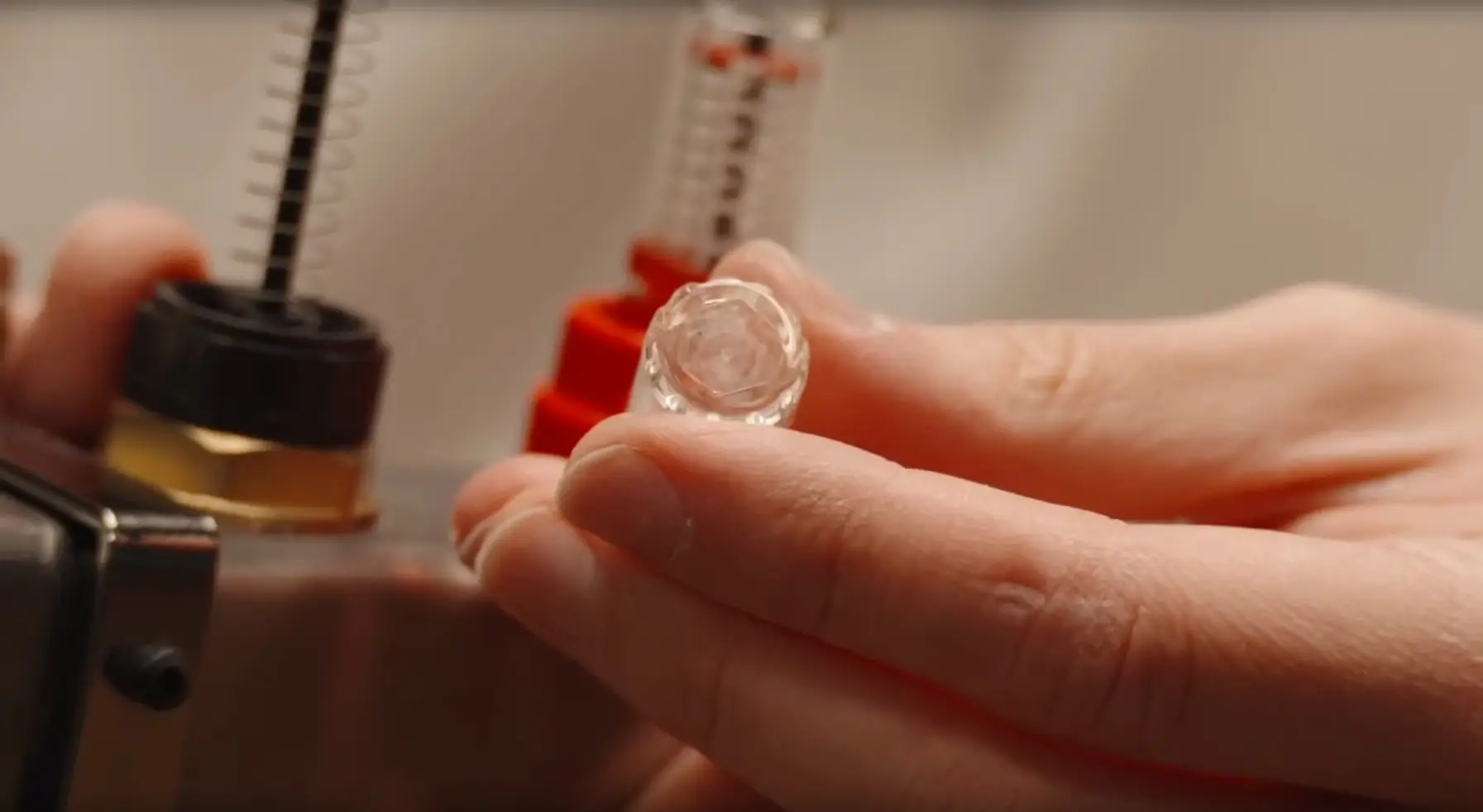

Особенность, справедливая для обеих линеек, - обслуживаемые расходомеры. Колбочка расходомера, которая через сезон становится коричневой или зелёной от осадка теплоносителя, откручивается - предварительно сам расходомер закрывается, так как он одновременно является запорным механизмом. После этого колбу можно прочистить обычной щёткой с лимонной кислотой, и она станет как новая. Если колбочка прикипела - предусмотрен шлиц под шестигранный ключ для срыва без повреждения резьбы.

Насосно-смесительный узел

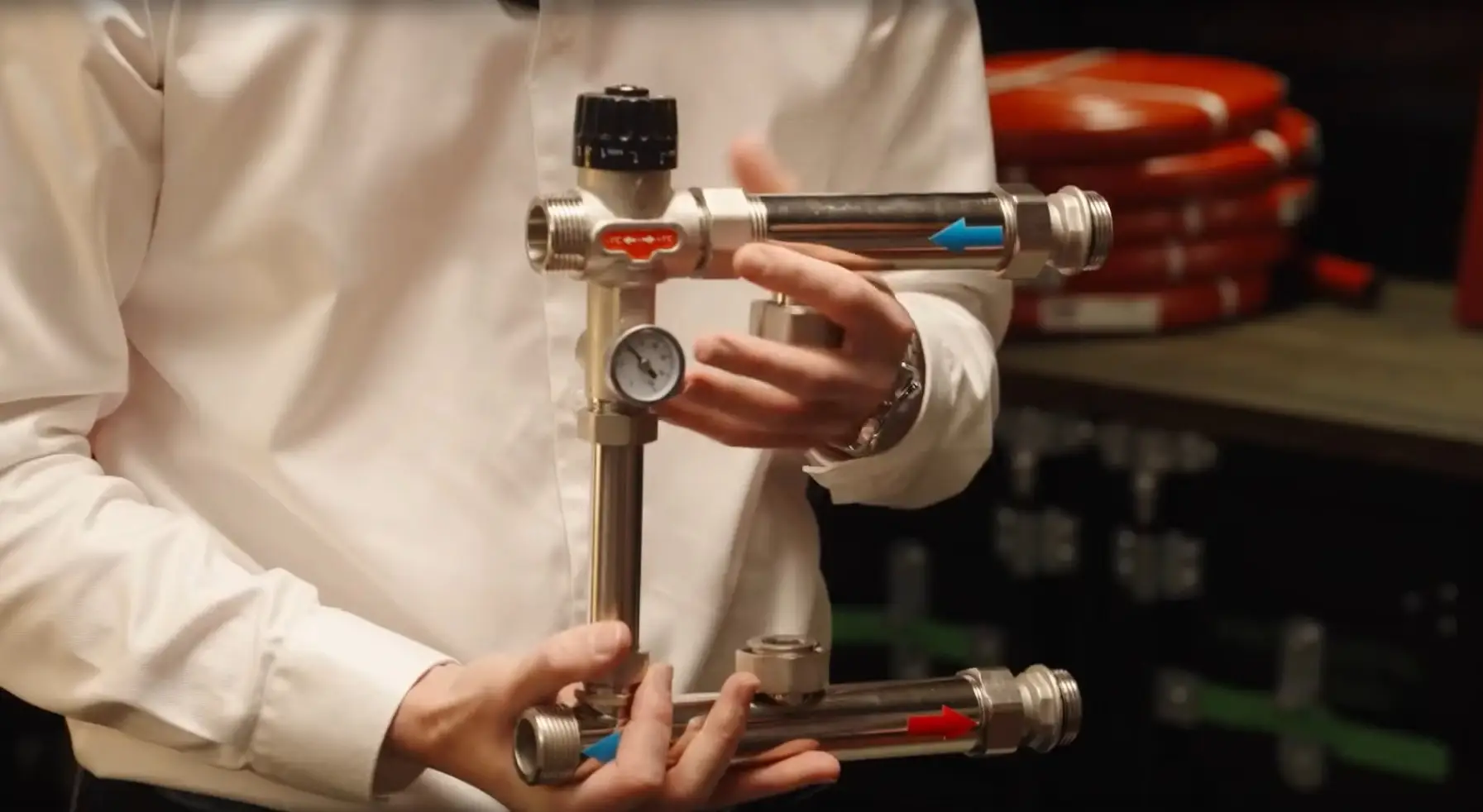

Насосно-смесительный узел РИДАН - решение с акцентом на простоту настройки. Температурный диапазон - от 30 до 55°C, настройка сводится к выбору нужного значения по термометру. Узел монтируется как слева, так и справа от коллектора, а настроечная рукоятка может быть направлена как вверх, так и вниз - достаточно соблюсти направление движения теплоносителя по стрелкам.

Узел поставляется в двух модификациях: без насоса и с насосом РИДАН в комплекте. Подходят все насосы стандарта DN 20 с подключением G1 и монтажной длиной 190 мм. В комплекте также идёт термостат безопасности, который устанавливается на патрубок подачи в тёплый пол. Он подключается в разрыв фазы насоса: при превышении заданной температуры патрубка (рекомендуется 50-55°C) насос отключается, защищая стяжку от перегрева. Когда температура снижается - включает снова.

Зональная автоматика

Линейка термостатов РИДАН разделена на два сегмента. Базовый - термостаты WT-R, кнопочные устройства для стандартных задач. Премиальный - линейка RSmart, сенсорные термостаты со встроенным Wi-Fi-модулем.

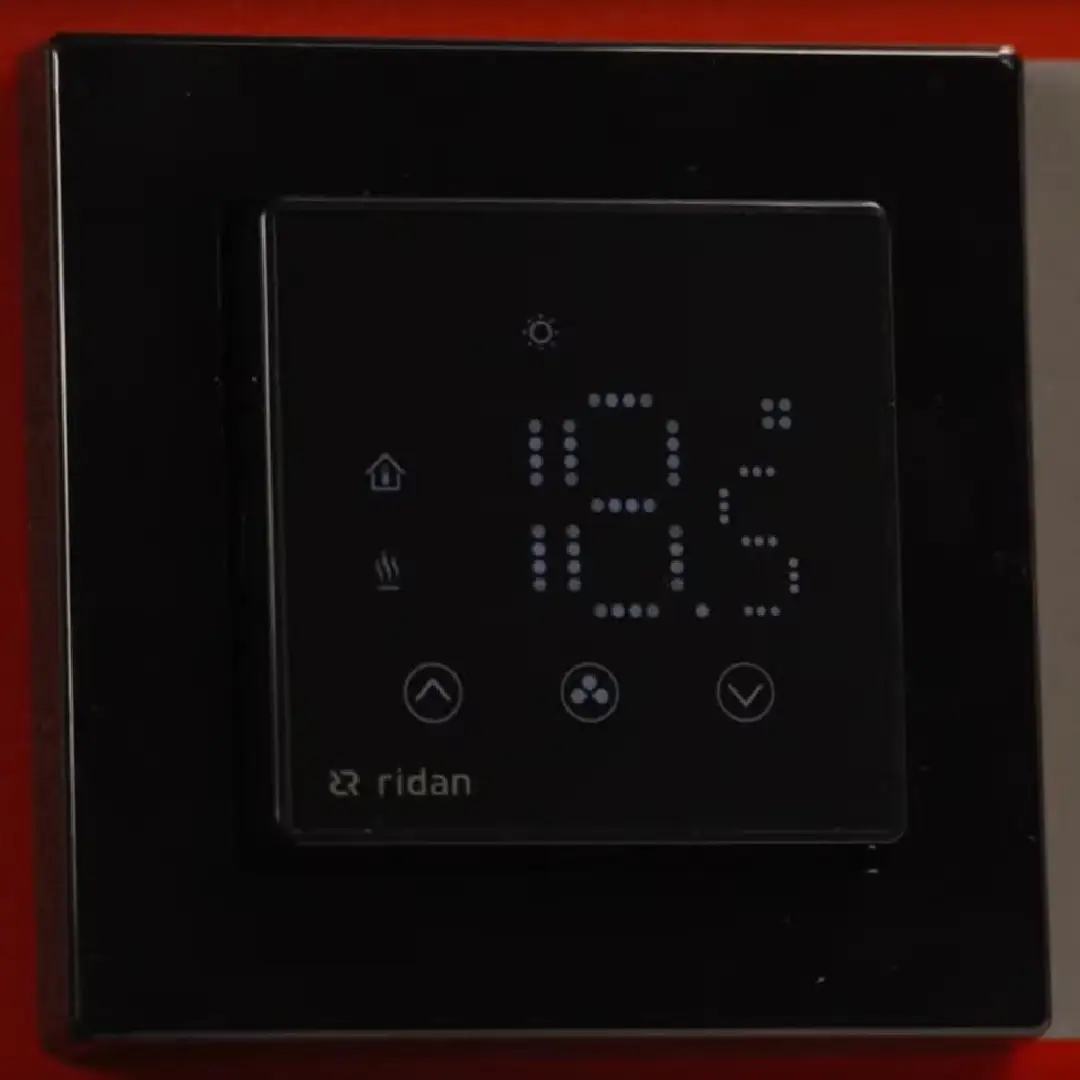

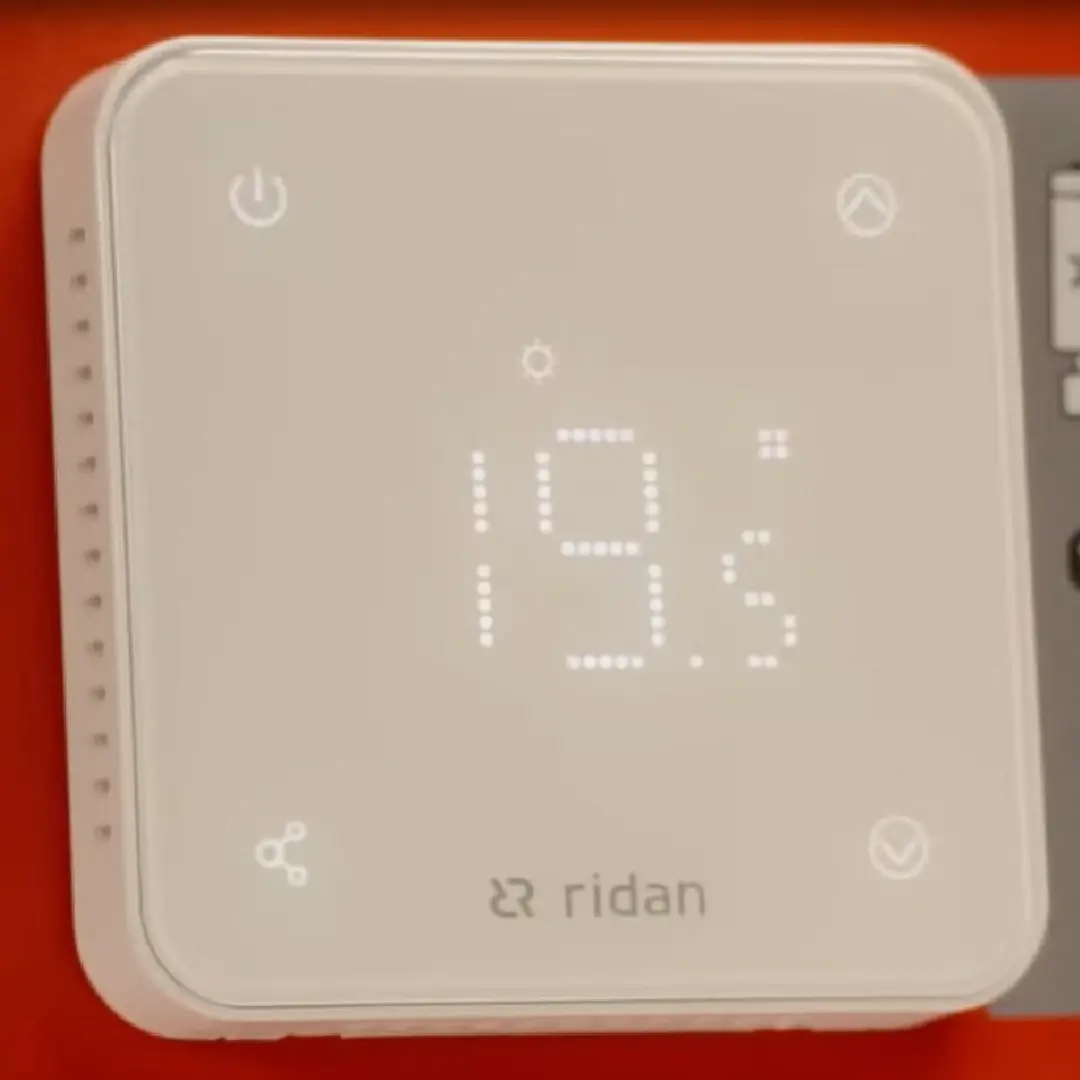

RSmart представлен четырьмя артикулами: встраиваемый термостат в чёрном цвете с закруглёнными углами и накладной термостат с рамкой в белом цвете. Функционально они идентичны, разница - в дизайне и способе монтажа. Накладная версия с рамкой совмещается с электроустановочными изделиями сторонних производителей - дисплей имеет стандартный формат 55×55 мм и встаёт в большинство распространённых рамок. Список совместимых серий можно посмотреть на сайте компании РИДАН.

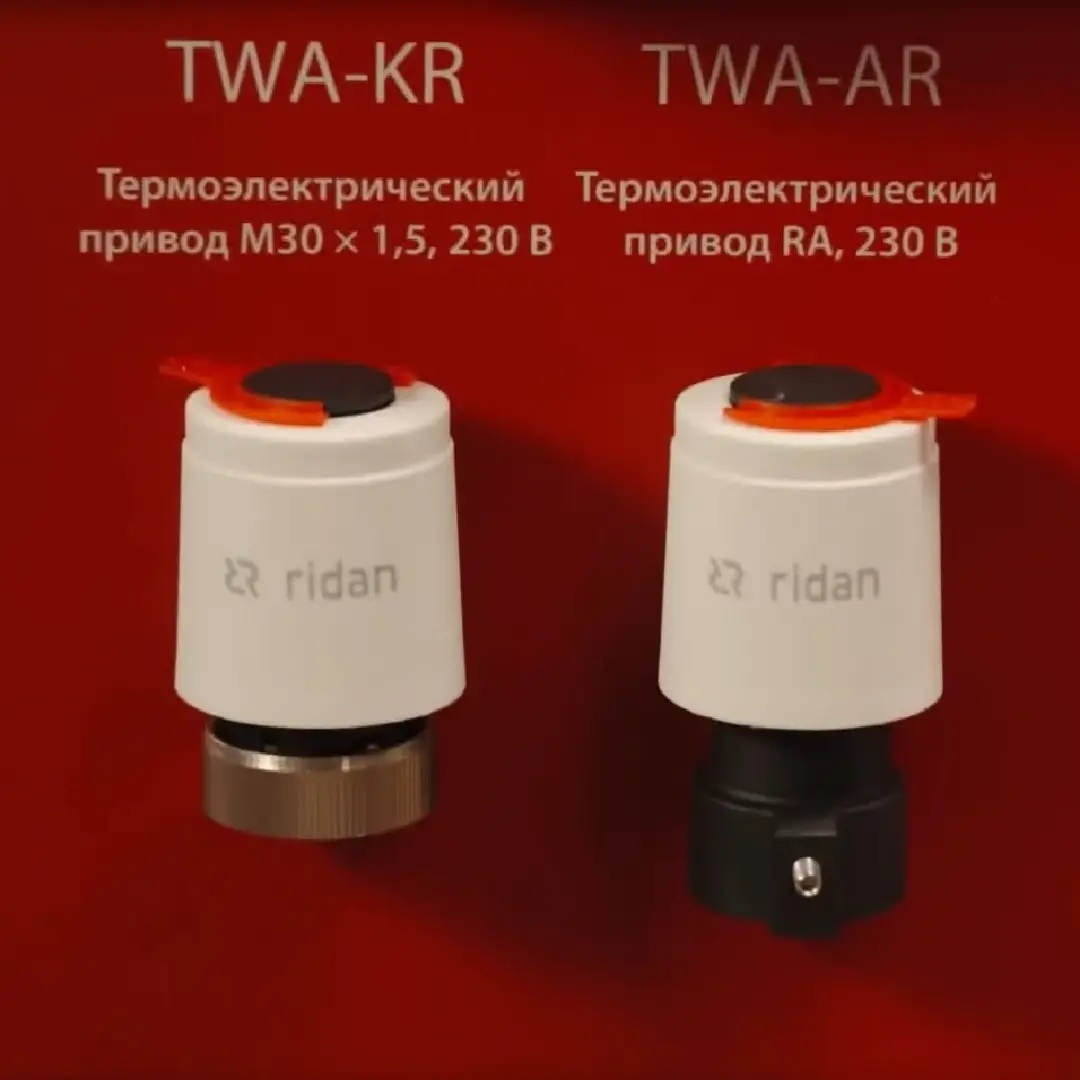

Управление осуществляется через приложение Smart Life по протоколу Wi-Fi. Термостат подключается напрямую к роутеру, и пользователь получает доступ к настройкам с телефона из любой точки мира. Каждый термостат может управлять до 15 термоэлектрическими приводами РИДАН. Приводы представлены в нормально закрытой и нормально открытой версиях, на 230 и 24 вольта, с двумя типами крепления - стандартная гайка 30×1,5 и под клапаны Danfoss Click.

Все термостаты РИДАН работают в трёх режимах: по встроенному датчику воздуха, по выносному датчику температуры пола, а также комбинированно - по воздуху с ограничением температуры пола. С конца 2023 года в линейке RSmart добавлен минимальный диапазон ограничения по датчику пола. Это особенно актуально летом: в частных домах напольное отопление часто не отключают полностью, поскольку на первых этажах кафель остаётся холодным - минимальный диапазон позволяет поддерживать прохладно-комфортную температуру, не перегревая помещение.

Беспроводной термостат

Отдельная версия - беспроводной термостат RSmart, который поставляется в комплекте с приёмником. Термостат работает на двух мизинчиковых батарейках, крепится накладным монтажом и передаёт сигнал на приёмник, питающийся от сети 220 В. Приёмник уже управляет приводами. Уникальная особенность термостата RSmart - наличие контактов для подключения датчика температуры пола, несмотря на беспроводное исполнение. Это актуально для деревянных домов с готовой отделкой, где штробить стены уже нельзя, но датчик пола можно вывести близ стяжки и управлять системой именно по температуре поверхности.

Коммутационная панель

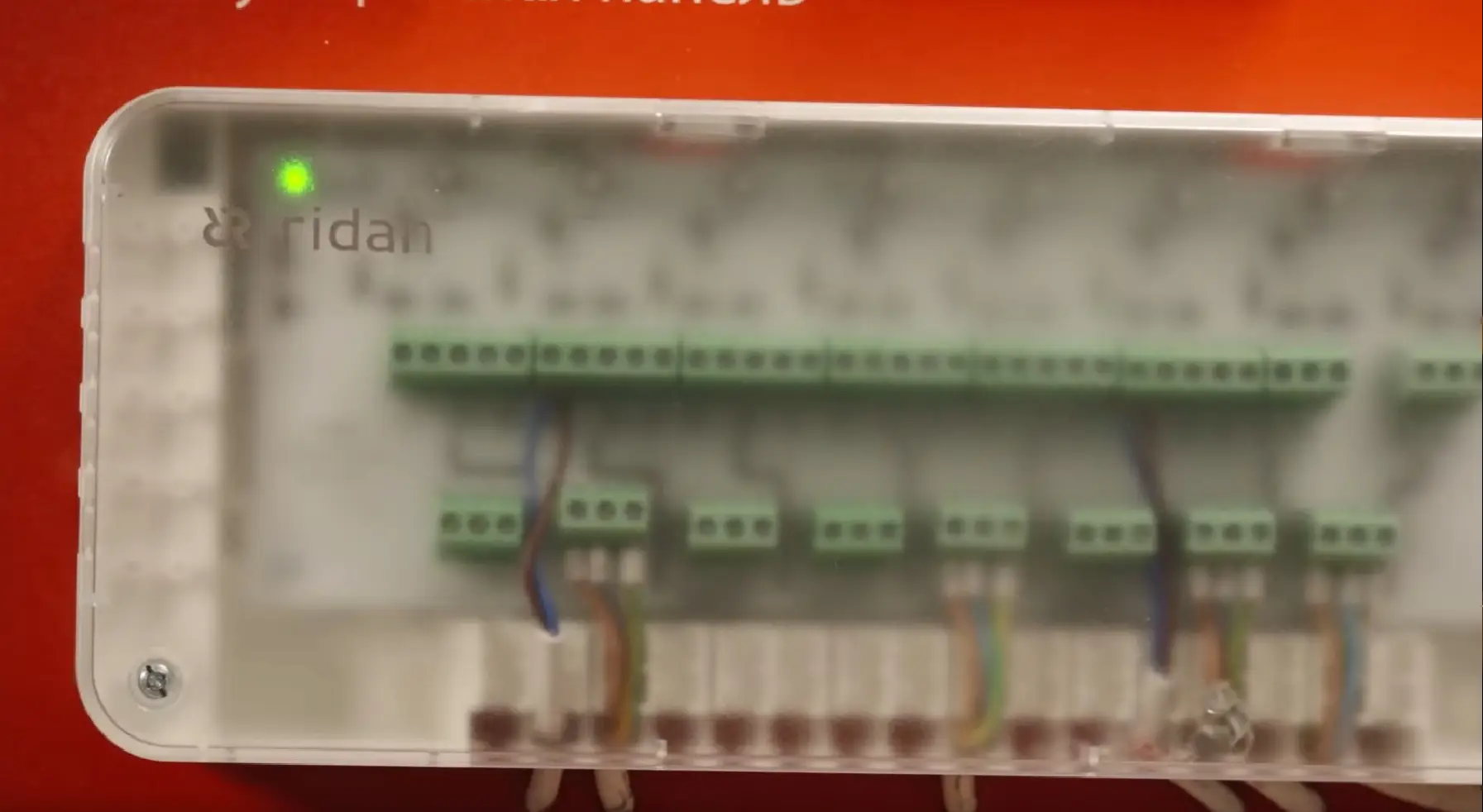

Когда в системе больше двух приводов на термостат, для удобства расключения используется коммутационная панель РИДАН. Она позволяет подключить до 8 термостатов и до 14 приводов в одном устройстве. Светодиодная индикация на панели показывает, какая зона в данный момент работает - это помогает быстро диагностировать ошибки расключения, когда термостат из помещения А управляет приводами из помещения Б. Панель также оснащена двумя реле для котла и насоса: если все термостаты выключены, реле размыкаются, давая котлу сигнал об отсутствии потребности в тепле.

Электронная термоголовка с ZigBee

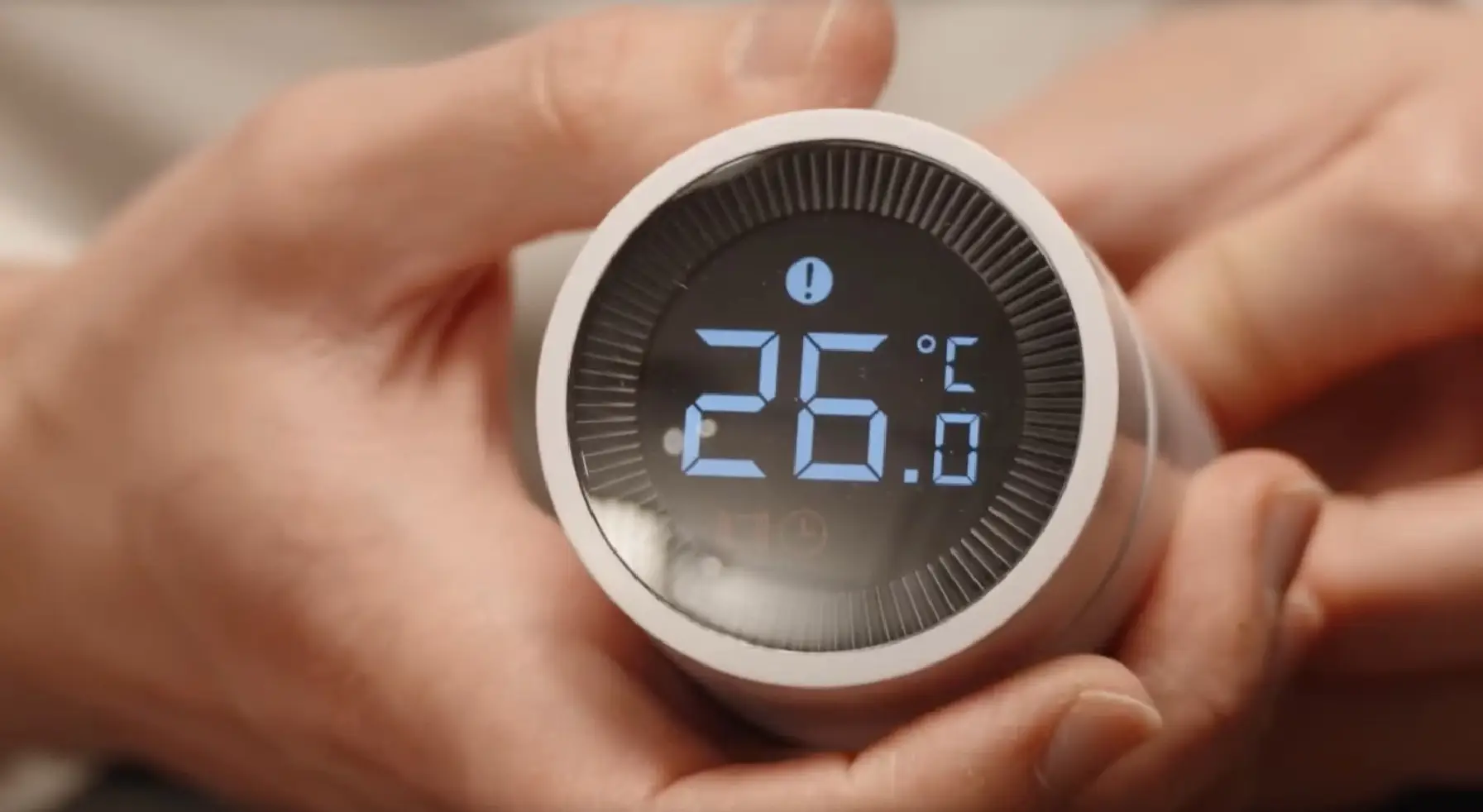

Одно из ключевых решений в автоматизации - электронный радиаторный термостат РИДАН. Это полностью автономное устройство на двух пальчиковых батарейках, которое устанавливается прямо на радиаторный клапан вместо механической термоголовки. В комплекте - адаптер на стандартную резьбу 30×1,5 и адаптер под Danfoss Click.

Устройство поддерживает три режима: ручной, режим защиты от замерзания и программируемый. Недельный график настраивается через приложение Smart Life - для этого дополнительно приобретается шлюз РИДАН, который подключается к Wi-Fi-роутеру и связывается с термоголовками по протоколу ZigBee.

Ключевое преимущество - официальная верификация в Яндексе. Термоголовка может подключаться к шлюзу РИДАН или напрямую к Яндекс.Станции с протоколом ZigBee. Через приложение Яндекс.Умный Дом пользователь может голосом управлять температурой в каждой комнате и настраивать сценарии. При этом сама термоголовка учитывает поправку на расположение у периметра комнаты: заданная температура соответствует примерно центру помещения - с оговоркой на стандартные рекомендации по монтажу (не ставить в ниши, не закрывать экраном).

РИДАН подтверждает качество цифровым следом каждого изделия: от спектрального анализа латунных болванок до постобработки стали и 100% проверки на герметичность. Два завода в России, собственная лаборатория, конструкторский отдел, дорабатывающий стороннюю продукцию под свои спецификации, и курс на максимальную локализацию. Выбор между латунью и нержавейкой оставлен монтажнику, выбор между механикой и электроникой - конечному пользователю. Каждый коллектор проверен на герметичность, каждый сварной шов прошёл постобработку, а каждый термостат умеет работать в трёх режимах. Всё остальное - вопрос привычки и конкретной задачи на объекте.

Посмотреть этот выпуск «Вечерней теплопередачи» можно по ссылкам: VK, YouTube, Дзен, Rutube.
