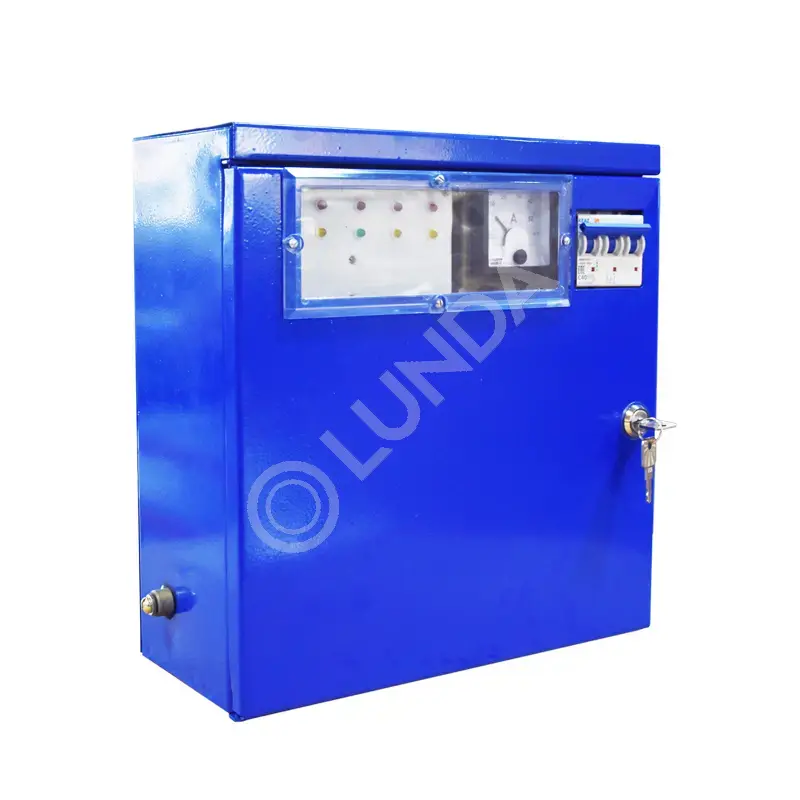

Станция управления СУЗ (в дальнейшем станция) предназначена для автоматического (по уровню и по давлению, в режиме водоподъема или дренажа), дистанционного и местного управления однофазными электродвигателями погружных насосов и защиты их от перегрузок по току, короткого замыкания и сухого хода.
В автоматическом режиме станция обеспечивает управление по сигналам датчиков верхнего и нижнего уровней, установленных в резервуаре, от электроконтактного манометра (тип контактов 3,4,5,6) или от реле давления..
В режиме дистанционного управления станция обеспечивает управление по двухпроводной линии (до двух километров).
В режиме местного управления станция включается и выключается автоматическим выключателем.
Станция имеет встроенный имитатор перегрузки по току, позволяющий настраивать станцию по току электродвигателя без использования дополнительных приборов.
В станции предусмотрена блокировка на время воздействия гидроудара. Время блокировки регулируется.
В станции предусмотрена возможность передачи аварийного сигнала за пределы устройства
Все управляющие цепи имеют гальваническую развязку. Во всех режимах станция обеспечивает:
- отключение электродвигателя при перегрузке по току;
- отключение электродвигателя при отсутствии воды в скважине;
- световую сигнализацию перегрузки по току, режима «сухого хода», пониженного напряжения и включенного состояния электродвигателя, а в автоматическом режиме уровень воды в накопительной емкости (относительно датчиков уровней).
- восстановление режима работы после прекращения аварийного воздействия, время задержки включения регулируется.
- индикацию потребляемого тока.
Станция предназначена для эксплуатации в закрытых помещениях без искусственно регулируемых климатических условий:
- температура окружающего воздуха от минус 45°С до плюс 40°С;
- относительная влажность воздуха до 98% при температуре плюс 25°С;
- высота над уровнем моря до 1000 м;
окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.
КОМПЛЕКТ ПОСТАВКИ: станция управления, руководство по эксплуатации, датчик сухого хода (ДСХ) (идёт в комплекте), датчик уровней (по отдельному заказу)

СУЗ-10 Руководство по эксплуатации_

Сертификат соответствия Станция управления СУЗ Ливнынасос (Россия) 2026.04.28
