Регулятор перепада давления РА, КПСР
Ссылка скопирована
Серия бренда
РА
Страна бренда
Беларусь
Страна-производитель
Россия
Макс. рабочая температура, °C
+150
Материал корпуса
Чугун
Макс. рабочее давление, бар
16
Присоединение
Фланцевое
Рабочая среда
Вода, пар, гликолевые смеси, нефтепродукты
Гарантия, лет
1,5
Регулятор давления РА предназначены для автоматического регулирования заданной характеристики в трубопроводе. ООО «КПСР Групп» производит регуляторы давления прямого действия 4 основных типов действия: регулятор «после себя», регулятор «до себя», регулятор перепада давления, регулятор перепуска.
Регуляторы прямого действия не являются запорной арматурой и работают при постоянном расходе среды через регулятор. По запросу регуляторы РА могут быть выполнены с удлинённым задатчиком, который позволяет осуществлять более точное регулирование. Давление в рабочей полости мембранной коробки не должно превышать 1,1 МПа.
Типы регуляторов прямого действия РА 21ч10п(нж) / 21с10п(нж):
- Регуляторы «после себя» (РА-А) поддерживают давление на выходе из клапана. Превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют «нормально открытыми».
- Регуляторы «до себя» (РА-В) поддерживают давление на входе в клапан. Превышение настроенного значения приводит к открытию затвора. При отсутствии давления регулятор полностью закроется, поэтому их называют «нормально закрытыми».
- Регулятор перепада давления (РА-М) прямого действия используется для поддержания заданного перепада давления между подающим и обратным трубопроводом технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.
- Регулятор перепуска (РА-Р) является автоматическим регулятором для поддержания заданного перепада давления во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт.

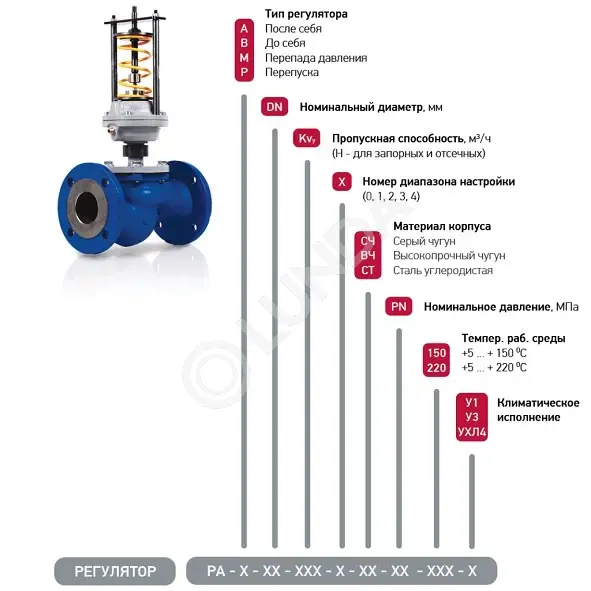

Пример расшифровки маркировки регулятора РА:
Регулятор давления РА-М-50-25-3-СЧ-1,6-150-У1
Регулятор перепада давления прямого действия, диаметр — 50 мм, Kvy = 25 м3/ч, диапазон настройки регулирования 0,3… 0,7 МПа, материал корпуса — серый чугун, максимальное давление не более 1,6 МПа (16 атм), t среды — не более 150° С, климатическое исполнение — У1.
Регуляторы прямого действия не являются запорной арматурой и работают при постоянном расходе среды через регулятор. По запросу регуляторы РА могут быть выполнены с удлинённым задатчиком, который позволяет осуществлять более точное регулирование. Давление в рабочей полости мембранной коробки не должно превышать 1,1 МПа.
Типы регуляторов прямого действия РА 21ч10п(нж) / 21с10п(нж):
- Регуляторы «после себя» (РА-А) поддерживают давление на выходе из клапана. Превышение настроенного значения приводит к закрытию затвора. При отсутствии давления регулятор полностью откроется, поэтому их еще называют «нормально открытыми».
- Регуляторы «до себя» (РА-В) поддерживают давление на входе в клапан. Превышение настроенного значения приводит к открытию затвора. При отсутствии давления регулятор полностью закроется, поэтому их называют «нормально закрытыми».
- Регулятор перепада давления (РА-М) прямого действия используется для поддержания заданного перепада давления между подающим и обратным трубопроводом технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально открыт.
- Регулятор перепуска (РА-Р) является автоматическим регулятором для поддержания заданного перепада давления во всей системе технологической установки. Клапан регулятора при отсутствии сигнала (энергии) нормально закрыт.
Пример расшифровки маркировки регулятора РА:
Регулятор давления РА-М-50-25-3-СЧ-1,6-150-У1
Регулятор перепада давления прямого действия, диаметр — 50 мм, Kvy = 25 м3/ч, диапазон настройки регулирования 0,3… 0,7 МПа, материал корпуса — серый чугун, максимальное давление не более 1,6 МПа (16 атм), t среды — не более 150° С, климатическое исполнение — У1.
Товары категории «Регуляторы перепада давления»
Розничные цены обновлены 21.11.2024. В зависимости от объема заказа предоставляются скидки.
| Артикул | Обозначение | Ду, мм | Kvs, м3/ч | Диапазон настройки перепада давления, бар | Цена сайта с НДС, руб./шт |
На складах, |
Купить, шт | |||
|---|---|---|---|---|---|---|---|---|---|---|
| РА-М-15-1-0-СЧ-1,6-150-У | 15 | 1,0 | 0,1-1,0 | 56 880,00 |
|
По запросу
Регулятор перепада давления, Ду 15 мм, Kv = 1 м3/ч, диапазон 0,01-0,1 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-15-1-0-СЧ-1,6-150-У
|
|
|||
| РА-М-15-4-0-СЧ-1,6-150-У | 15 | 4,0 | 0,1-1,0 | 56 880,00 |
|
По запросу
Регулятор перепада давления, Ду 15 мм, Kv = 4 м3/ч, диапазон 0,01-0,1 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-15-4-0-СЧ-1,6-150-У
|
|
|||
| РА-М-20-6.3-0-СЧ-1,6-150-У | 20 | 6,3 | 0,1-1,0 | 59 400,00 |
|
По запросу
Регулятор перепада давления, Ду 20 мм, Kv = 6.3 м3/ч, диапазон 0,01-0,1 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-20-6.3-0-СЧ-1,6-150-У
|
|
|||
| РА-М-25-10-0-СЧ-1,6-150-У | 25 | 10,0 | 0,1-1,0 | 61 290,00 |
|
По запросу
Регулятор перепада давления, Ду 25 мм, Kv = 10 м3/ч, диапазон 0,01-0,1 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-25-10-0-СЧ-1,6-150-У
|
|
|||
| РА-М-25-6,3-0-СЧ-1,6-150-У | 25 | 6,3 | 0,1-1,0 | 61 290,00 |
|
По запросу
Регулятор перепада давления, Ду 25 мм, Kv = 6,3 м3/ч, диапазон 0,01-0,1 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-25-6,3-0-СЧ-1,6-150-У
|
|
|||
| РА-М 32-16-0-СЧ-1,6-150-У | 32 | 16,0 | 0,1-1,0 | 65 610,00 |
|
По запросу
Регулятор перепада давления, Ду 32 мм, Kv = 16 м3/ч, диапазон 0,01-0,1 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-32-16-0-СЧ-1,6-150-У
|
|
|||
| РА-М-40-16-0-СЧ-1,6-150-У | 40 | 16,0 | 0,1-1,0 | 73 440,00 |
|
По запросу
Регулятор перепада давления, Ду 40 мм, Kv = 16 м3/ч, диапазон 0,01-0,1 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-40-16-0-СЧ-1,6-150-У
|
|
|||
| РА-М-40-25-0-СЧ-1,6-150-У | 40 | 25,0 | 0,1-1,0 | 73 440,00 |
|
По запросу
Регулятор перепада давления, Ду 40 мм, Kv = 25 м3/ч, диапазон 0,01-0,1 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-40-25-0-СЧ-1,6-150-У
|
|
|||
| РА-М-50-40-0-СЧ-1,6-150-У | 50 | 40,0 | 0,1-1,0 | 76 860,00 |
|
По запросу
Регулятор перепада давления, Ду 50 мм, Kv = 40 м3/ч, диапазон 0,01-0,1 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-50-40-0-СЧ-1,6-150-У
|
|
|||
| РА-М-65-63-1-СЧ-1,6-150-У | 65 | 63,0 | 0,04-0,16 | 82 530,00 |
|
По запросу
Регулятор перепада давления, Ду 65 мм, Kv = 63 м3/ч, диапазон 0,04-0,16 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-65-63-1-СЧ-1,6-150-У
|
|
|||
| РА-М-80-100-1-СЧ-1,6-150-У | 80 | 100,0 | 0,04-0,16 | 93 150,00 |
|
По запросу
Регулятор перепада давления, Ду 80 мм, Kv = 100 м3/ч, диапазон 0,04-0,16 МПа, СЧ, Ру 16 бар, Tmax=150°С, КПСР РА-М-80-100-1-СЧ-1,6-150-У
|
|
|||
* - заказной товар, срок поставки уточняйте у наших менеджеров
